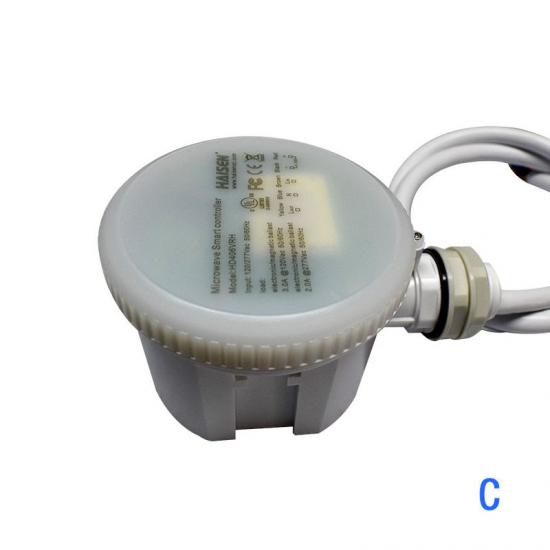

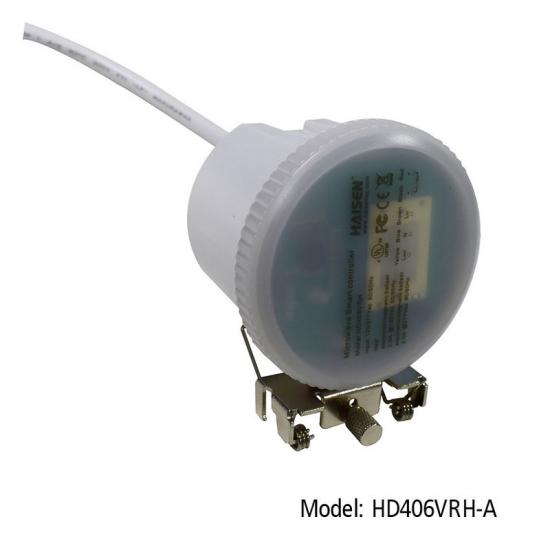

Capteur de mouvement à 12 commutateurs DIP avec télécommande pour UFO Highbay

Capteur de mouvement à 12 commutateurs DIP avec télécommande pour UFO Highbay

Caractéristiques:

1. Capteur de mouvement à micro-ondes 5,8 GHz avec fonction dimmable.

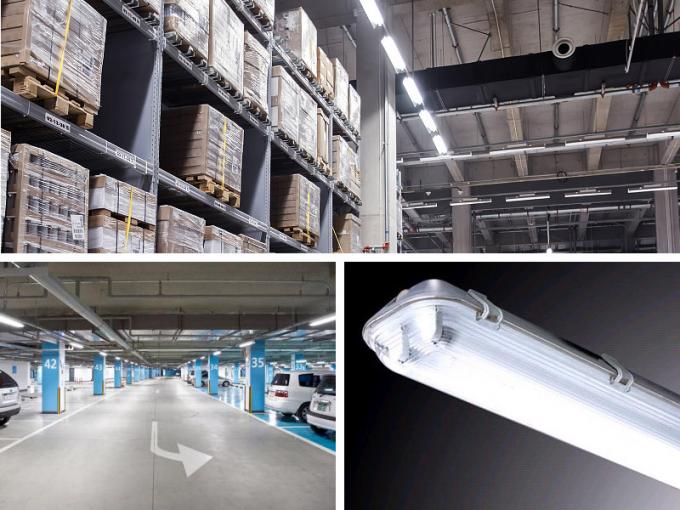

2. Prise en charge de différentes installations et applications, pour le montage en surface, les LED high bay traditionnelles avec réflecteur en aluminium, les UFO high bay ou les éclairages linéaires/triproof high bay.

3. La hauteur d'installation maximale est de 15 m/49,2 pieds.

4. Tous les paramètres peuvent être réglés par télécommande.

5. Sensible et fiable.

Gradation 6,1-10v.

7. IP 20 avec 5 ans de garantie.

Description du produit :

Contrôle marche/arrêt Zone de détection Seuil de lumière du jour Télécommande

Garantie 5 ans Temps de maintien 8-15 m Highbay Période de veille Niveau de gradation en veille

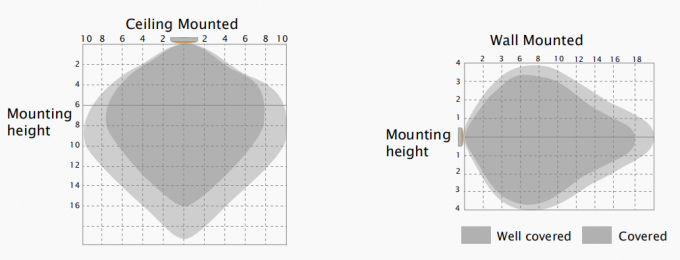

Portée de détection

Ce chiffre indique la distance maximale à la hauteur de montage la plus élevée avec une sensibilité de 100 %.

Hauteur d'installation typique 8-15 m.

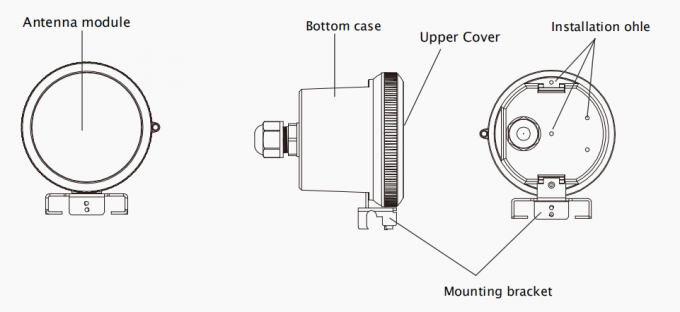

Structure mécanique

Avec 12 commutateurs DIP et télécommande pour définir tous les paramètres

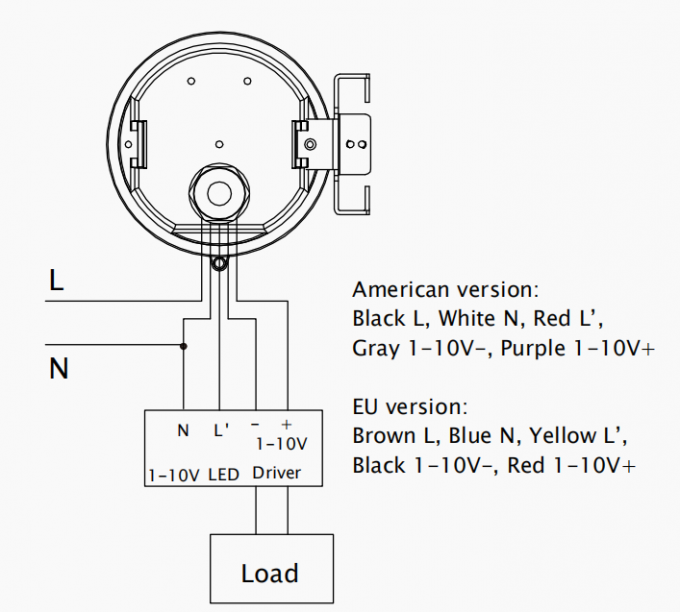

Schéma de câblage

Dimensions (mm)

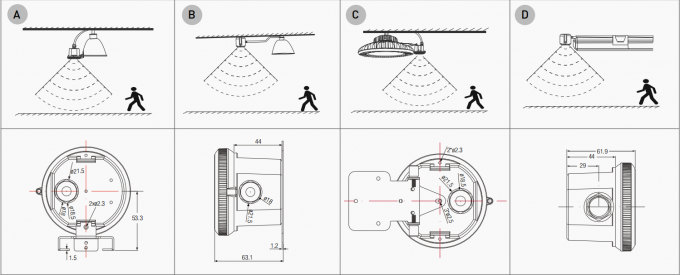

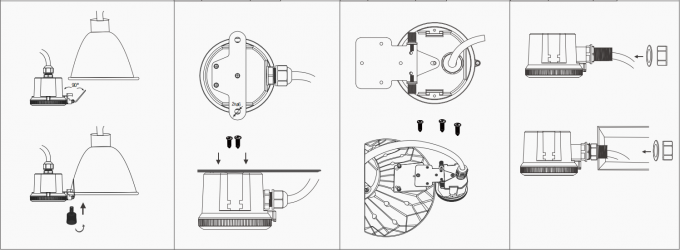

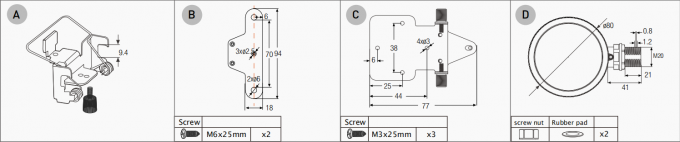

Méthode d'installation :

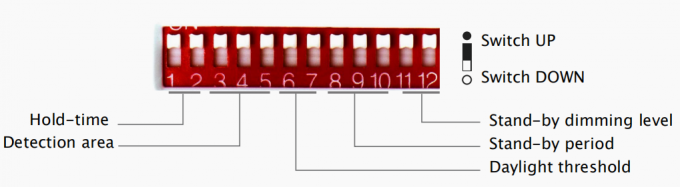

Détails du commutateur DIP :

Zone de détection :

Dans cette zone, le mouvement sera détecté et pourra déclencher le capteur. La zone de détection à 100 % est également connue sous le nom de forte sensibilité.

Temps de maintien :

La période pendant laquelle la lumière conserve une luminosité de 100 % après que les objets en mouvement ont quitté la zone de détection.

Seuil de lumière du jour :

Définition de la luminosité ambiante ; uniquement lorsque la luminosité ambiante est inférieure à la quantité de lux spécifique prédéfinie, le capteur fonctionnera ; lorsqu'il est préréglé sur « désactiver », le capteur fonctionne à chaque fois qu'il détecte un mouvement, quelle que soit la luminosité ambiante.

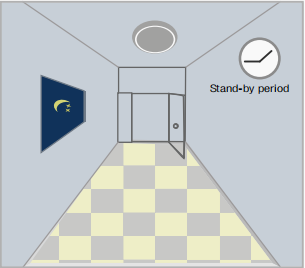

Période de veille :

La période pendant laquelle la lumière reste faible avant de s'éteindre complètement. Lorsqu'elle est préréglée sur « ∞ », la lumière reste toujours à faible puissance s'il n'y a aucun mouvement dans la zone de détection et ne s'éteint pas.

Niveau de gradation en veille :

La définition d'une faible puissance en période de veille.

Démo de l'application

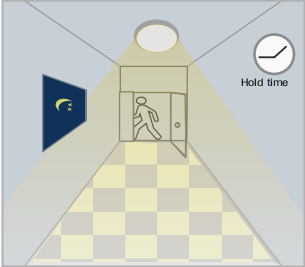

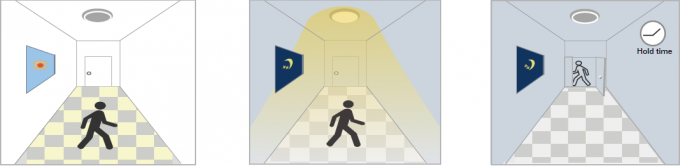

1. Fonction marche/arrêt automatique :

S'allume lorsqu'un mouvement est détecté et s'éteint après le départ des personnes la nuit. Applications : couloir, escalier.

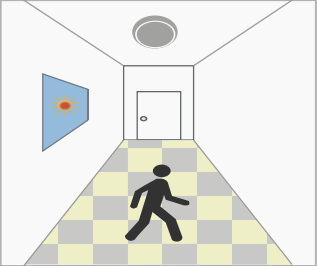

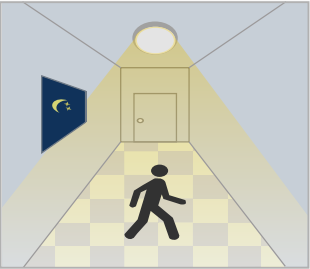

Avec suffisamment de lumière du jour, Avec une lumière du jour insuffisante, Après la dernière détection et
même lorsqu'un mouvement est détecté, lorsqu'un mouvement est détecté, la lumière s'allume. le temps de maintien actuel
la lumière reste éteinte. écoulé, lumière éteinte.

2. Pas de fonction lumière du jour
Le seuil de lumière du jour est réglé sur « Désactiver ».
S'allume lorsqu'un mouvement est détecté, après le départ des personnes, s'éteint après une période de veille.
Applications : Endroits sombres tels que parking en sous-sol, passage souterrain.

Lorsqu'un mouvement est détecté, après que les personnes ont quitté la détection après la dernière détection et
le capteur allumera la zone, la lumière restera à 100 % du temps de maintien actuel
lumière à 100 % de luminosité. luminosité dans le temps de maintien. écoulé, lumière éteinte.

3. Démonstration de la fonction - Contrôle à intensité variable/Fonction couloir :

Application:

Notes d'utilisateur :

1. Les micro-ondes peuvent pénétrer les murs ou le verre d'une épaisseur inférieure à 20 cm et s'atténuer s'ils sont plus épais que 20 cm.
2. La tension du pilote doit être stable et flotter dans les 10 %.
3. La zone de détection sera affectée par la vitesse du mouvement, la hauteur de montage et le volume du mouvement.
4. Effectuez le test les jours ensoleillés sans l'abat-jour, ce qui affectera la valeur lux testée.

Mémoire et mode d'application

1. Appuyez sur le bouton « ON/OFF » pour allumer ou éteindre la lumière.

2. Pour réinitialiser les paramètres, veuillez suivre les étapes ci-dessous :

Étape 1 - Appuyez sur ON pour allumer la lumière si elle était éteinte au démarrage.

Étape 2 - Appuyez sur « Démarrer » pour régler le capteur de puits.

Étape 3 - Appuyez sur le bouton Plage de détection, Temps de maintien, Niveau de gradation en veille,

Période de veille et seuil de lumière du jour l'un après l'autre en séquence (Appuyez sur « +/- » pour définir les paramètres).

Étape 5 – Appuyez sur « Mémoire » pour mémoriser les paramètres.

Remarque : l'intervalle de chaque réglage de paramètre doit être contrôlé dans les 30 s.

Mode de réglage isolé

1. Appuyez sur le bouton « ON/OFF » pour allumer ou éteindre la lumière. Appuyez sur « Scène » pour activer la télécommande. activer les paramètres qui ont été enregistrés en dernier ou conserver les paramètres par défaut d'usine.

2. Pour réinitialiser les paramètres, veuillez suivre les étapes ci-dessous :

Étape 1 - Appuyez sur ON pour allumer la lumière si elle était éteinte au démarrage.

Étape 2 - Appuyez sur n'importe quel bouton de « Scène », « Test » et « Appliquer » pour commencer la détection du capteur mode.

Étape 3 - Appuyez sur le bouton Plage de détection, Temps de maintien, Niveau de gradation en veille, Période de veille et seuil de lumière du jour l'un après l'autre en séquence.

3. Pour programmer d'autres lumières du réseau qui ont des capteurs similaires au même programme.

Étape 1 - Appuyez sur « ON » pour le deuxième capteur

Étape 2 - Appuyez sur « Appliquer »

Remarques :

1. Les paramètres seront enregistrés automatiquement et resteront inchangés jusqu'à ce que vous appuyiez à nouveau sur Réinitialiser.

2. La lumière clignotera lors du réglage de chaque paramètre.

3. L'icône clignotera lors du réglage du paramètre correspondant.
