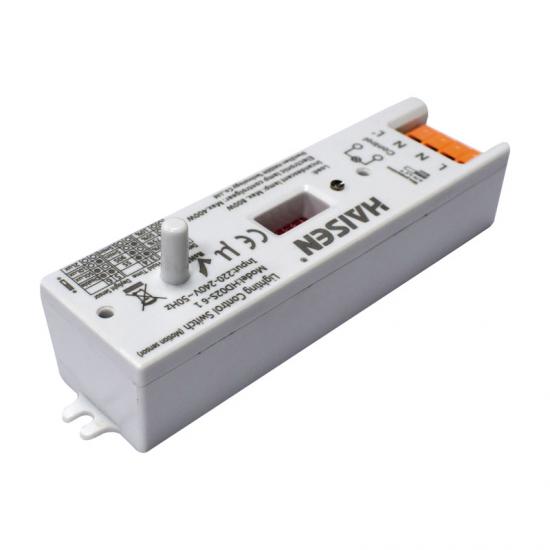

Capteur de mouvement à micro-ondes avec antenne tige et interrupteur DIP et fonction marche/arrêt, format compact

Interrupteur DIP sur la tige avant Fonction marche/arrêt de l'antenne Capteur de mouvement à micro-ondes

Caractéristiques:

1. Contrôle marche/arrêt automatique lors de la détection d'un mouvement.

2. Fonction lumière du jour pour garder la lumière éteinte avec une luminosité suffisante même en détectant un mouvement.

3. Plage de détection, temps de maintien et seuil de lumière du jour en option.

4. Réglage du commutateur DIP à l'avant.

5. Doublure de taille compacte adaptée à la lumière Tri-Proof.

6. Boucle d'entrée et de sortie pour une installation facile.

7. IP 20 avec 5 ans de garantie.

8. Certificat RoHS / SAA / CE.

Description du produit

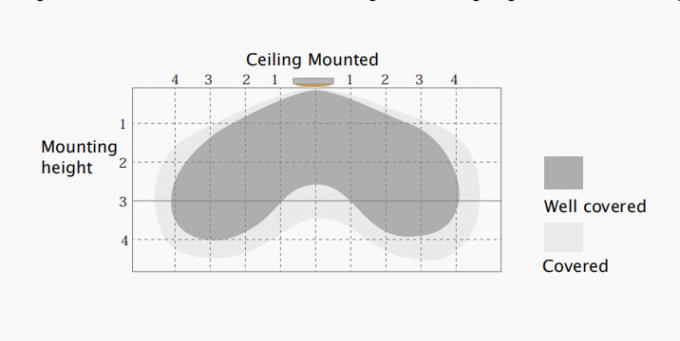

Portée de détection

Ce chiffre indique la distance maximale à la hauteur de montage la plus élevée avec une sensibilité de 100 %.

Hauteur d'installation typique 2,5-4 m.

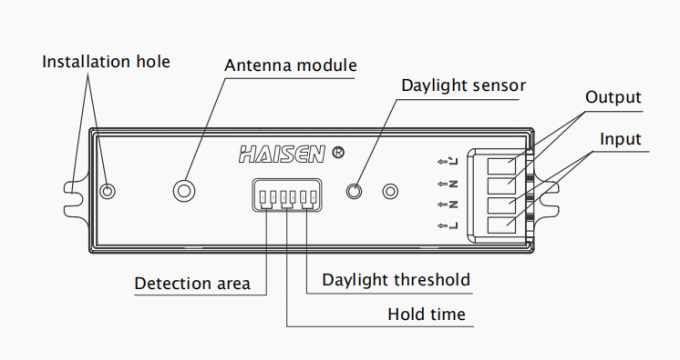

Structure mécanique

Avec six pôles de commutation DIP pour régler tous les paramètres.

Avec quatre pôles pour se connecter facilement au pilote LED et à l'alimentation.

Borne à pince enfichable à 4 pôles (L, N, N, L') pour Câble de 1,5 mm².

Avec deux trous d'installation, se fixe facilement au luminaire pour l'utilisateur final.

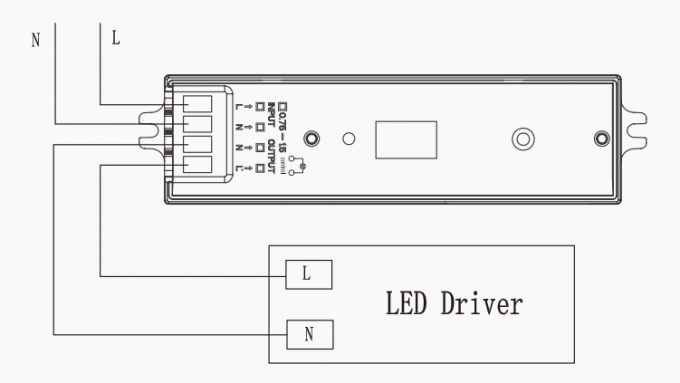

Schéma de câblage

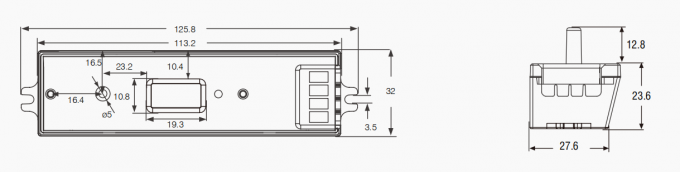

Dimensions (mm)

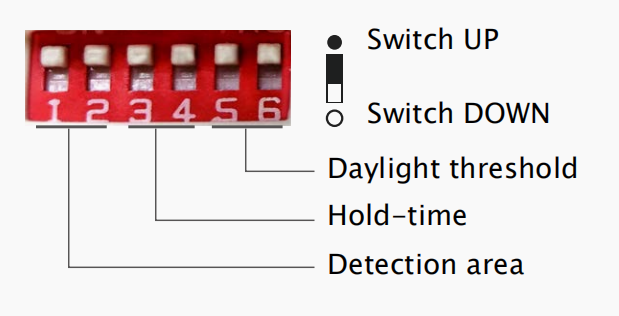

Réglage du commutateur DIP

Zone de détection :

Dans cette zone, le mouvement sera détecté et pourra déclencher le capteur. La zone de détection à 100 % est connue comme étant à forte sensibilité.

Temps de maintien :

La période pendant laquelle la lumière conserve une luminosité de 100 % après que les objets en mouvement ont quitté la zone de détection.

Seuil de lumière du jour :

Définition de la luminosité ambiante ; uniquement lorsque la luminosité ambiante est inférieure à la quantité de lux spécifique prédéfinie, le capteur fonctionnera ; lorsqu'il est préréglé sur « désactiver », le capteur fonctionne à chaque fois qu'il détecte un mouvement quelle que soit la luminosité ambiante.

Démo de l'application

1. Fonction marche/arrêt automatique :

S'allume lorsqu'un mouvement est détecté et s'éteint après le départ des personnes la nuit. Applications : couloir, escalier.
Le seuil de lumière du jour est réglé sur « 2 lux, 10 lux, 50 lux »

Avec suffisamment de lumière du jour, Avec une lumière du jour insuffisante, Après la dernière détection et
même lorsqu'un mouvement est détecté, lorsqu'un mouvement est détecté, la lumière s'allume. le temps de maintien actuel
la lumière reste éteinte. écoulé, lumière éteinte.

2. Pas de fonction lumière du jour
Le seuil de lumière du jour est réglé sur « Désactiver ».
S'allume lorsqu'un mouvement est détecté, après le départ des personnes, s'éteint après un temps d'attente.
Applications : Endroits sombres tels que parking en sous-sol, passage souterrain.

Lorsqu'un mouvement est détecté, après que les personnes ont quitté la détection après la dernière détection et
le capteur allumera la zone, la lumière restera à 100 % du temps de maintien actuel
lumière à 100 % de luminosité. luminosité dans le temps de maintien. écoulé, lumière éteinte.

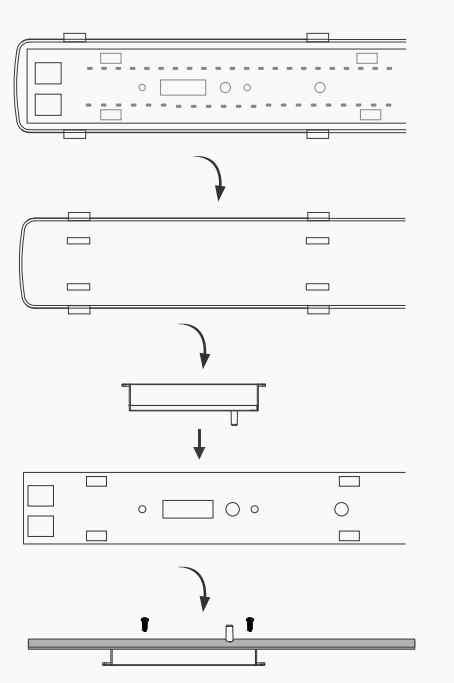

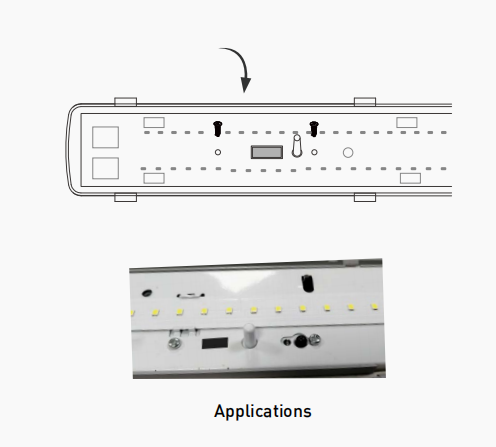

Méthode d'installation :

Notes d'utilisateur :

1. Les micro-ondes peuvent pénétrer les murs ou le verre d'une épaisseur inférieure à 20 cm et s'atténuer s'ils sont plus épais que 20 cm.
2. La tension du pilote doit être stable et flotter dans les 10 %.
3. La zone de détection sera affectée par la vitesse du mouvement, la hauteur de montage et le volume du mouvement.
4. Effectuez le test les jours ensoleillés sans l'abat-jour, ce qui affectera la valeur lux testée.

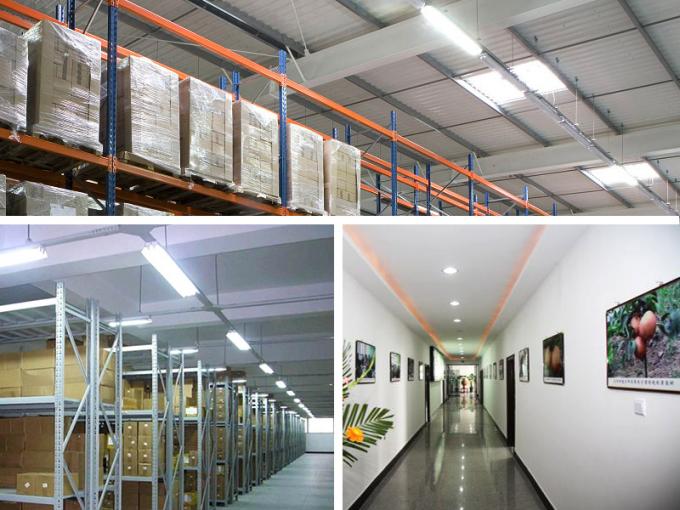

Application:
