Capteur de mouvement CC à carte nue avec priorité à la lumière du jour et hauteur d'installation de 10 m

Marque:
HAISEN
Article no.:
HD06VCRH 1C
Commande (MOQ):
100PCS
Paiement:
L/C, T/T, Western Union
Origine du produit:
China

Contactez-nous

Détail du produit

Fonction de priorité à la lumière du jour Panneau nu Hauteur d'installation 10 m

Caractéristiques du capteur :

1. Contrôle marche/arrêt automatique avec un capteur de lumière du jour.

2. Plage de détection optionnelle, temps de maintien, seuil de lumière du jour, période de veille et

Niveau de gradation en veille.

3. Réglage de la télécommande.

4. 5 ans de garantie.

Description du produit du capteur :

Tension de fonctionnement	10-15 V CC
Courant de fonctionnement	≤30mA (consommation de courant)
Sortir	DIM 1-10V
Mode de connexion	plot de connexion, +12v,GND,DIM+
Alimentation en veille	≤ 0,5 W
Le mode de gradation	Ajouter/soustraire la gradation (mode puissance 10%-100%, mode induction 60%-100%)
Fréquence micro-ondes	5,8 GHz ± 75 MHz
Puissance du micro-ondes	< 0,3 mW
Hauteur de montage	10 m/32,81 pi (monté au plafond)
Portée de détection	Max, ø14 m/45,92 pi (montage au plafond)
Angle de détection	30°-150°
Méthode de mise en place	Télécommande
Zone de détection	25%/50%/75%/100%
Temps de maintien	5 s/30 s/1 min/3 min/5 min/10 min/20 min/30 min
Seuil de lumière du jour	2Lux/10Lux/30Lux/50Lux/80Lux/120Lux/Désactiver
Période de veille	0 s/10 s/30 s/1 min/5 min/10 min/30 min/+∞
Niveau de gradation en veille	10%/20%/30%/50%
Certificat	RoHS CE
Détection de mouvement	0,5 à 1,0 m/s
Température de fonctionnement	-20°C~+60°C
Indice de protection IP	IP20
Garantie	5 ans

Paramètre par défaut : Zone de détection 100 % / Temps de maintien 5 s / Seuil de lumière du jour désactivé / Veille

période 0s/Niveau de gradation en veille 10%.

Zone de détection de contrôle marche/arrêt Garantie de 5 ans sur le seuil de lumière du jour

Période de veille Niveau de gradation en veille Télécommande

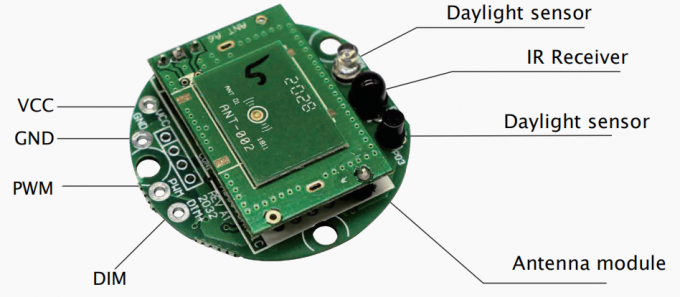

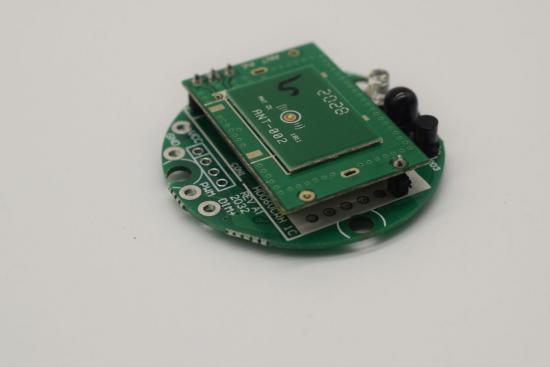

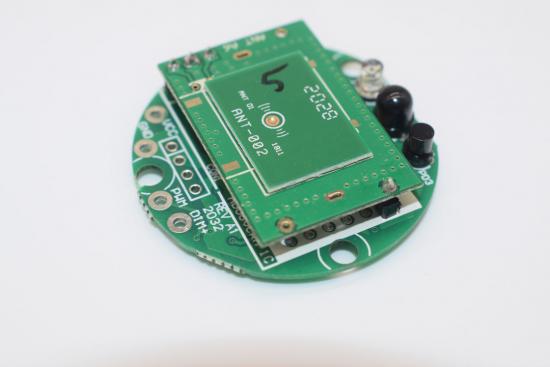

Structure mécanique du capteur à intensité variable :

Le signal de sortie de ce produit est PWM et DIM 1-10V, qui peut être appliqué dans les deux sens.

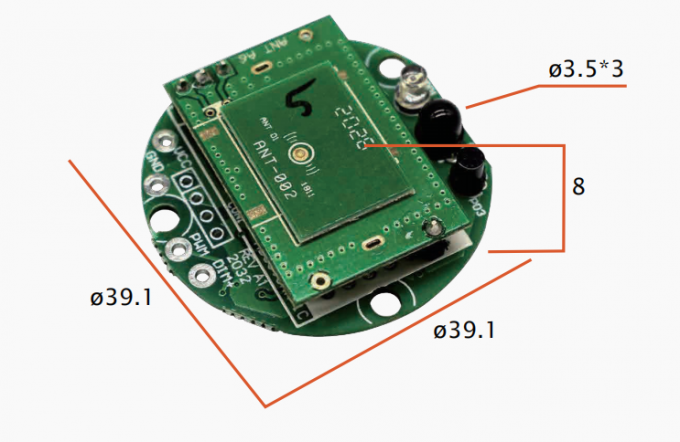

Dessin coté (Unité : mm) du capteur à intensité variable :

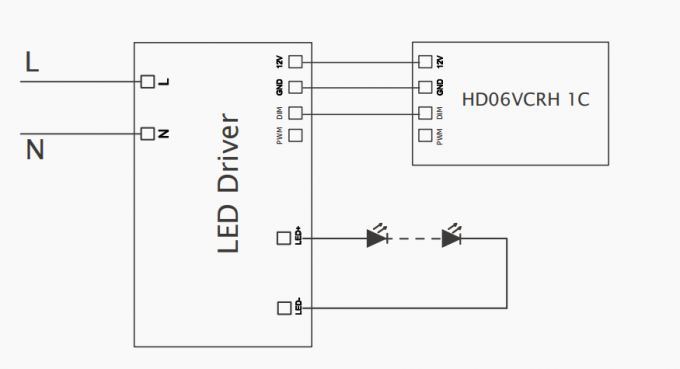

Schéma de câblage du capteur à intensité variable

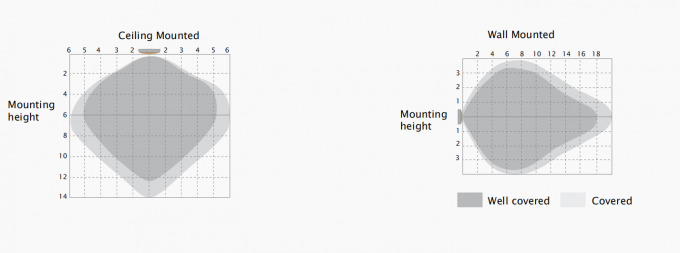

Couverture de détection du capteur à intensité variable :

Hauteur d'installation typique 10 m

Ce chiffre indique la distance maximale à la hauteur de montage la plus élevée avec une sensibilité de 100 %.

Priorité à la lumière du jour du capteur à intensité variable :

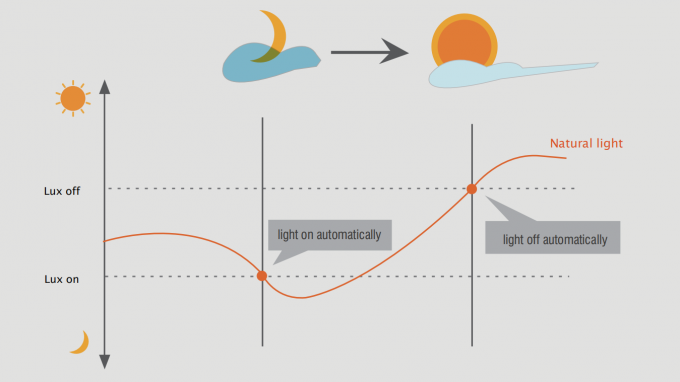

Capteur crépuscule/aube :

La technologie Dual-PD apporte un capteur crépuscule/aube entièrement automatique qui peut faire la différence entre la lumière naturelle et la lumière LED, pour garantir la lumière sera éteint en cas de besoin.

Grâce à la fonction de priorité à la lumière du jour, le HD06VCRH est capable de différencier la luminosité de la lumière artificielle de la lumière naturelle après installation à l'intérieur du luminaire, et éteint automatiquement la lumière lorsque la luminosité ambiante dépasse le niveau de lux prédéfini.

Condition préalable à la priorité Lumière du jour :

1. La période de veille est de +∞ ;

2. Le niveau de gradation en veille est de 10 %, 20 % ou 30 % ;

3. Le seuil de lumière du jour est de 30 Lux, 50 Lux, 80 Lux ou 120 Lux.

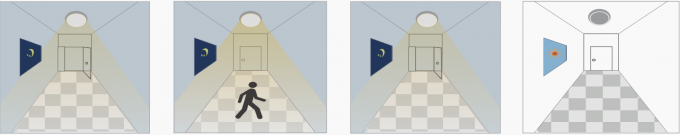

Application____Priorité à la lumière du jour :

Allumage automatique de la lumière Avec une lumière insuffisante, l'intensité diminue attendre Éteindre la lumière lorsque

quand l'ambiance luminosité ambiante, niveau si non mouvement niveau de lux ambiant

la luminosité est plus faible la lumière diminue à 100 % détectée après est supérieure à

que le niveau de lux prédéfini. lorsqu'un mouvement est détecté. temps de maintien. quantité de lux prédéfinie.

Application:

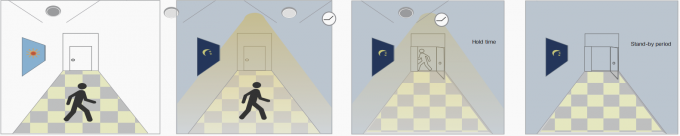

1. Fonction marche/arrêt automatique :

S'allume lorsqu'un mouvement est détecté et s'éteint après le départ des personnes la nuit. Applications : couloir, escalier.

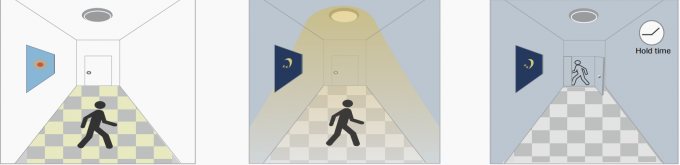

Avec suffisamment de lumière du jour, Avec une lumière du jour insuffisante, après la dernière détection et

même lorsqu'un mouvement est détecté, lorsqu'un mouvement est détecté, allumez le temps de maintien actuel

la lumière reste éteinte. allumée. écoulé, lumière éteinte.

2. Pas de fonction lumière du jour

Le seuil de lumière du jour est réglé sur « Désactiver ».

S'allume lorsqu'un mouvement est détecté, après le départ des personnes, s'éteint après une période de veille.

Applications : Endroits sombres tels que parking en sous-sol, passage souterrain.

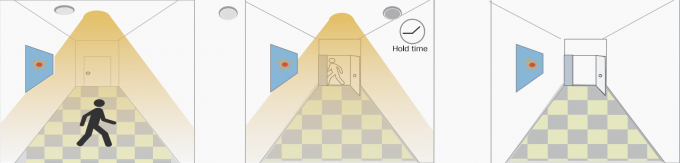

Lorsqu'un mouvement est détecté, après le départ des personnes, après la dernière détection et

le capteur activera la détection zone, la lumière reste le temps de maintien actuel

lumière à 100 % de luminosité. 100 % luminosité à l'intérieur écoulé, lumière éteinte.

temps de maintien.

3. Démonstration de fonction - Contrôle à intensité variable/Fonction couloir

Avec une insuffisance Avec suffisamment de lumière du jour, après la veille après la dernière détection, le

lumière du jour, lorsque le mouvement même pendant la période de mouvement, la lumière est éteinte. La lumière sera atténuée

détecté, lumière allumée. détecté, la lumière reste allumée jusqu'au mode veille

DÉSACTIVÉ. niveau de gradation

(10%, 20%, 30% ou 50%)

après le temps d'attente.

Attention:

1. Veuillez lire attentivement les instructions avant d'utiliser ce produit et conservez-le soigneusement pour que tous les utilisateurs puissent le consulter.

lire à tout moment.

2. Le capteur doit être installé par un électricien qualifié et assurez-vous que l'alimentation est coupée avant l'installation.

installation.

3. Nous nous réservons le droit de modifier tout texte, image et paramètres techniques nécessaires incorrects.

4. Toute modification non autorisée est interdite, sous peine d'annulation immédiate de toutes les garanties.

Précautions d'installation :

1. Le capteur micro-ondes peut être installé dans n'importe quelle lampe, à l'exception de celle dotée d'une coque entièrement métallique.

2. La surface détectée ne peut pas être protégée par des objets métalliques.

3. Assurez-vous que le module micro-ondes est complètement exposé à l'extérieur.

4. La surface de détection du module capteur doit être installée face à la zone de détection.

5. Doit être tenu à l'écart du conducteur pour éviter la génération d'interférences et le clignotement des lampes.

6. Le câblage doit être strictement conforme au schéma de câblage pour éviter les courts-circuits.

Environnement d'application :

1. Convient pour une installation en intérieur pour éviter les faux déclenchements dus à des facteurs externes tels que la pluie, le vent ou le balancement des arbres.

2. Ne doit pas être installé dans un endroit avec quatre abris métalliques et un petit espace (comme un toit en fer galvanisé).

3. L'installation doit être effectuée de manière à éviter tout faux déclenchement dû au tremblement de la lampe elle-même.

4. Ne doit pas être installé à côté de grosses machines en fonctionnement telles qu'un ventilateur/ventilateur de plafond pour éviter tout déclenchement intempestif causé par la machine vibration.

Notes d'utilisateur :

1. Les micro-ondes peuvent pénétrer les murs ou le verre d'une épaisseur inférieure à 20 cm et s'atténuer s'ils sont plus épais que 20 cm.

2. La tension du pilote doit être stable et flotter dans les 10 %.

3. La zone de détection sera affectée par la vitesse du mouvement, la hauteur de montage et le volume du mouvement.

4. Effectuez le test les jours ensoleillés sans l'abat-jour, ce qui affectera la valeur lux testée.
