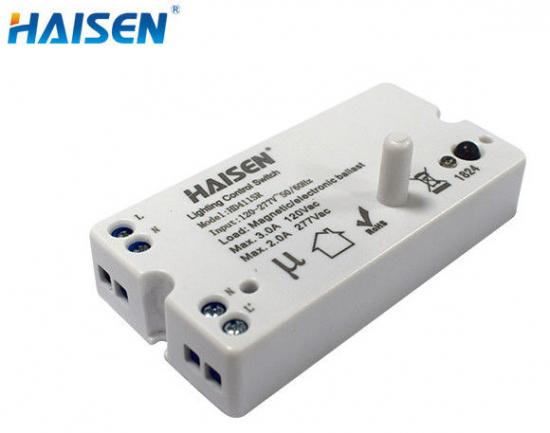

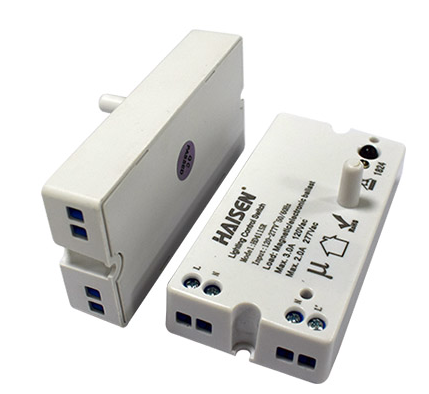

HD411SR - Détecteur de mouvement micro-ondes marche/arrêt avec IP20 et conception d'antenne à tige pour installation intégrée, portée maximale de 14 m x hauteur de 4 m, tension de fonctionnement 120-277 VCA pour panneau lumineux/plafonnier/éclairage tri-proof.

Caractéristiques:

• Réglage de la télécommande HD411SR.
• Capteur d'interrupteur marche/arrêt pour contrôler automatiquement la lumière LED
• Antenne tige de taille 76,9*39,9*27,7 mm.
• Conception en boucle d'entrée et de sortie pour une installation facile.
• La zone de détection, le temps de maintien et le capteur de lumière du jour sont sélectionnables via la télécommande.
• Micro-ondes haute fréquence 5,8 GHz.
• Borne à enfoncer 4 pôles (L, N, N, L′), montage facile.

Description détaillée du produit

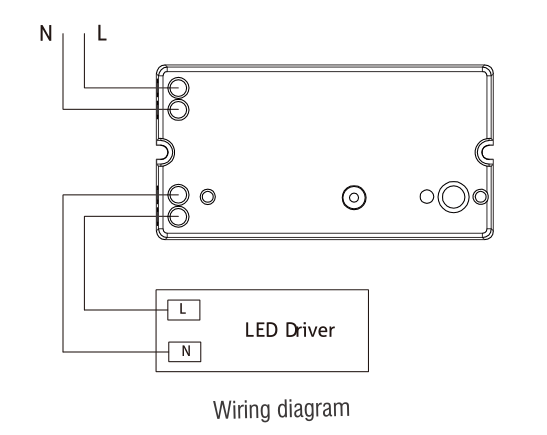

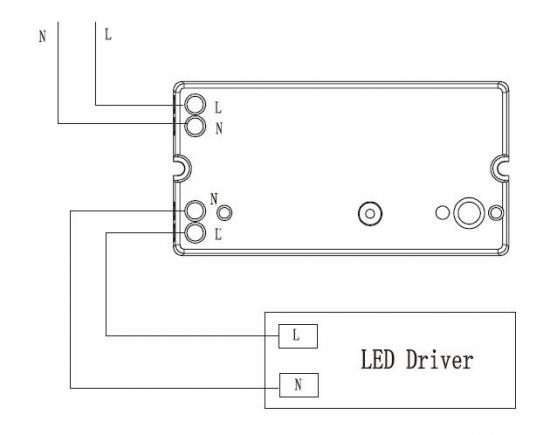

Schéma de câblage

Borne à enfoncer 4 pôles (L, N, N, L′), montage facile.

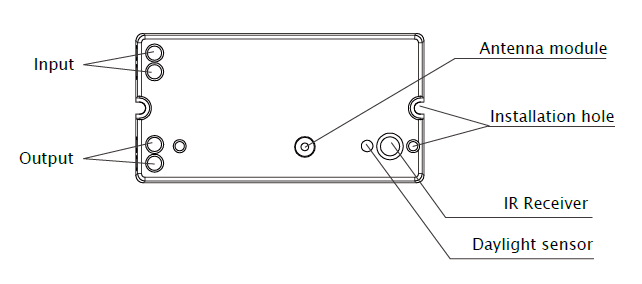

Structure mécanique (mm)

Avec module d'antenne à tige, facile à installer à l'intérieur du luminaire ;

Avec trou d'installation existant, se fixe facilement au panneau d'éclairage ;

Avec le récepteur IR, il peut être réglé via notre télécommande générale ON/OFF ;

Avec un détecteur de lumière, le HD411SR dispose d'une fonction de lumière du jour au-delà de la fonction de détection de mouvement.

Dimension (mm) :

Avec une conception plus fine, il pourrait être fixé à l'intérieur d'un plafonnier/panneau lumineux.

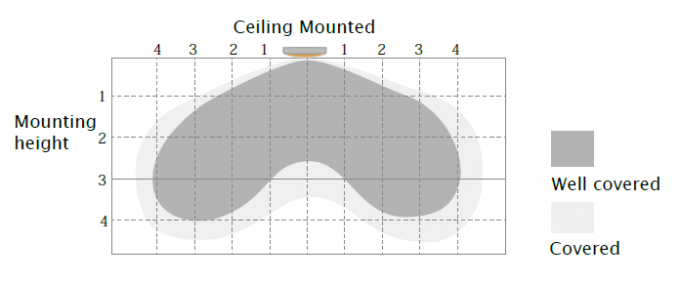

Couverture de détection

Avec le module d'antenne à tige, il y aurait une zone de détection aveuglée juste en dessous du centre de la lumière.

Il sera préférable de le monter au plafond plutôt qu'au mur.

Hauteur d'installation typique 2,5-4 m
Ce chiffre indique la distance maximale à la hauteur de montage la plus élevée avec une sensibilité de 100 %.

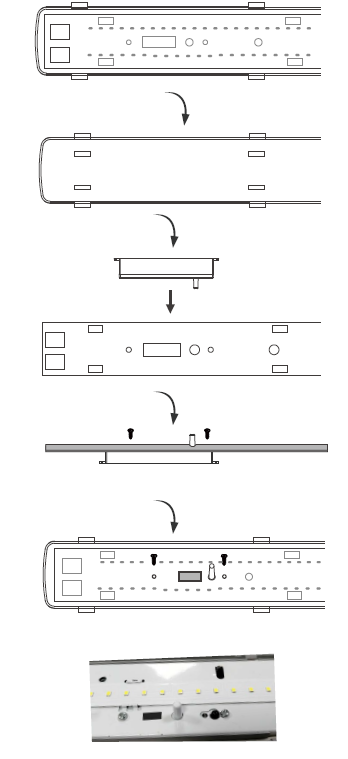

Méthode d'installation

Avec une conception plus fine et un module d'antenne à tige, il pourrait être facilement installé à l'intérieur de nombreuses structures différentes d'appareils d'éclairage en ouvrant uniquement un très petit trou.

Démo de l'application

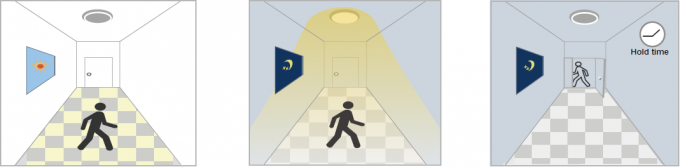

1. Fonction marche/arrêt automatique

S'allume lorsqu'un mouvement est détecté et s'éteint après le départ des personnes la nuit. Applications : couloir, escalier.

Avec suffisamment de lumière du jour, Avec une lumière du jour insuffisante, Après la dernière détection
même en cas de mouvement lorsqu'un mouvement est détecté et que la prise actuelle
détecté, la lumière reste lumière allumée. temps écoulé, lumière éteinte.
DÉSACTIVÉ.

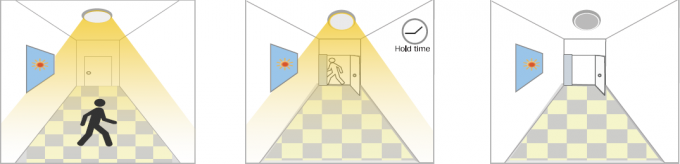

2. Pas de fonction lumière du jour

Le seuil de lumière du jour est réglé sur « Désactiver ».
S'allume lorsqu'un mouvement est détecté, après le départ des personnes, s'éteint après un temps d'attente.
Applications : Endroits sombres tels que parking en sous-sol, passage souterrain.

Lorsque le mouvement survient après le départ des personnes après la dernière détection
détecté, le capteur va zone de détection, lumière et maintien présent
allumer la lumière pour reste à 100% de luminosité, temps écoulé, lumière éteinte.
100% de luminosité. dans le temps de maintien.

Environnement d'application

1. Convient pour une installation en intérieur pour éviter les faux déclenchements dus à des facteurs externes tels que la pluie, le vent ou le balancement des arbres.
2. Ne doit pas être installé dans un endroit avec quatre abris métalliques et un petit espace (comme un toit en fer galvanisé).
3. L'installation doit être effectuée de manière à éviter tout faux déclenchement dû au tremblement de la lampe elle-même.
4. Ne doit pas être installé à côté de grosses machines en fonctionnement telles qu'un ventilateur/ventilateur de plafond pour éviter tout déclenchement intempestif causé par les vibrations de la machine.

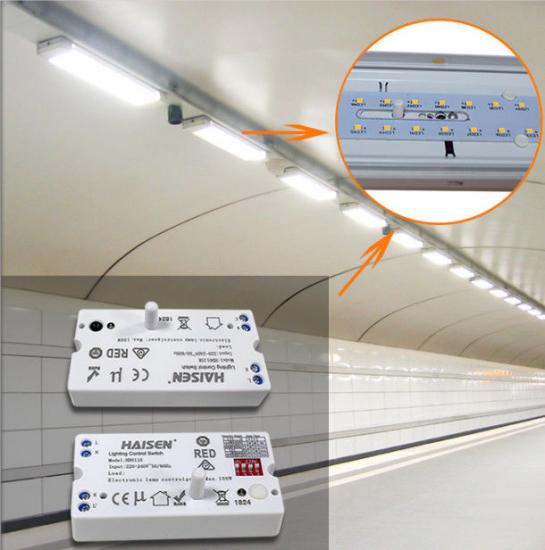

Cas d'application
