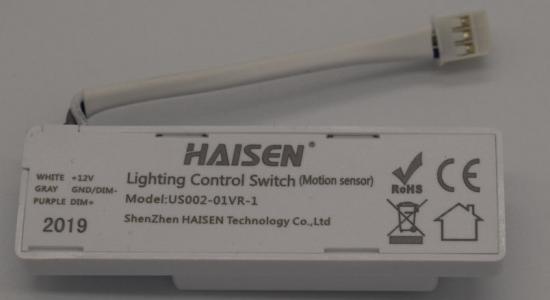

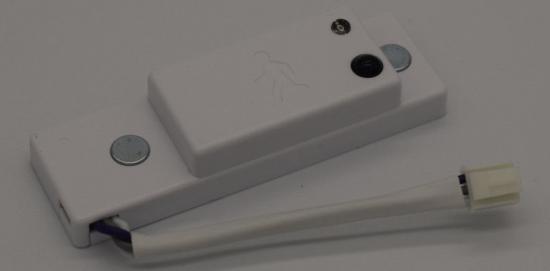

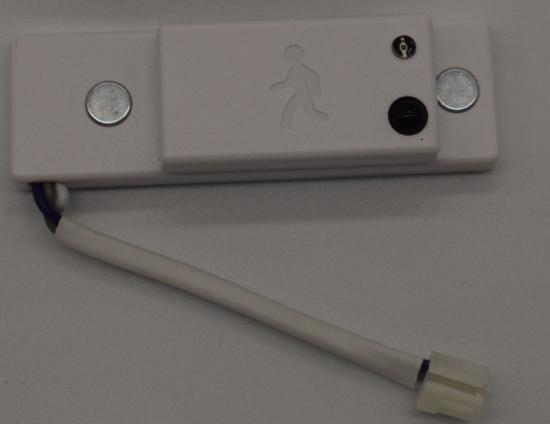

Capteur de mouvement CC à intensité variable, longueur de câble 60 mm, 10,5-15 V, format compact

Contactez-nous

Longueur du câble : 60 mm, entrée 10,5-15 V CC, taille compacte, capteur de mouvement CC à intensité variable

Caractéristiques du capteur :

1. Sortie : capteur de gradation 0-10 V ; Courant de fonctionnement ＜ 30 mA ;

2. Angle de détection de 360° lors du montage au plafond ;

3. Options de zone de détection étroite/large ;

5. -40~80℃ température de fonctionnement pour prendre en charge différents environnements ;

5. Taille du capteur 66*20,5*12,1 mm

6. Avec connecteur pour faciliter la connexion au pilote LED. Gain de temps.

Description du produit du capteur :

Garantie	5 ans
Alimentation en veille	≤ 0,5 W
Courant de fonctionnement	<30 mA ± 5 %
Méthode de contrôle	DIM/1-10V / télécommande
Fréquence micro-ondes	5,8 GHz ± 75 MHz
Tension de fonctionnement	10,5-15 V CC (courant d'alimentation > 50 mA)
Puissance des micro-ondes	< 0,3 mW
Indice de protection IP	IP 20
Température de fonctionnement	-40°C~+80°C

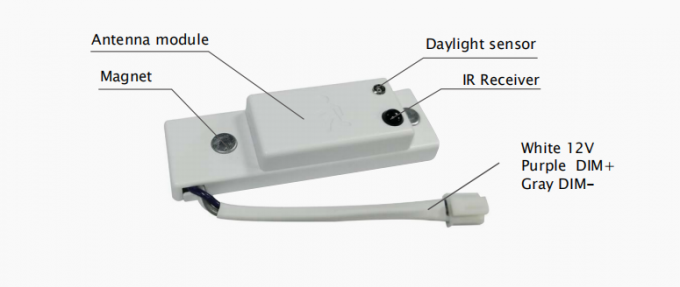

Structure mécanique du capteur de mouvement :

Zone de détection	Étroit/Large
Temps de maintien	30 s/1 min/2 min/5 min
Seuil de lumière du jour	50 Lux/Désactiver
Période de veille	0 s/1 min/5 min/∞
Niveau de gradation en veille	10%/30%

Dessin coté (Unité : mm) du capteur de mouvement :

Taille compacte adaptée à tous les types de lampes.

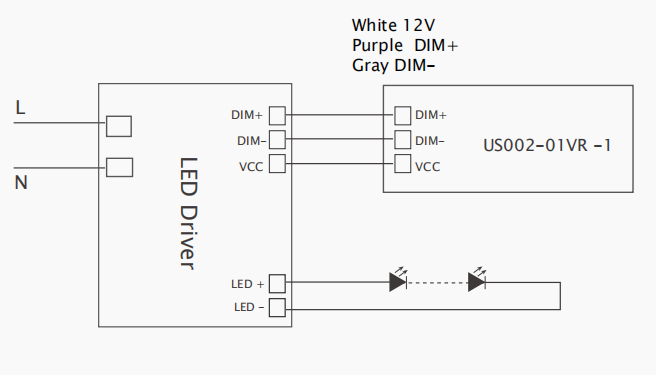

Schéma de câblage du capteur de mouvement :

Méthode de contrôle	Marche/arrêt / gradation 1-10 V / télécommande
Fréquence micro-ondes	5,8 GHz ± 75 MHz
Tension de fonctionnement	10,5-15 V CC (courant d'alimentation > 50 mA)
Couleur du fil	Blanc : 12 V, violet : faible +, gris : faible -

Couverture de détection du capteur de mouvement :

Ce chiffre indique la distance maximale à la hauteur de montage la plus élevée avec une sensibilité de 100 %.

Hauteur de montage	4,8 m/15,74 pi (monté au plafond)
Plage de détection	W : +/- 5' Rayon ; N : +/- 2,5' (montage au plafond)
Angle de détection	360° (montage au plafond) ; <150° (montage mural)
Détection de mouvement	0,5 à 1,5 m/s

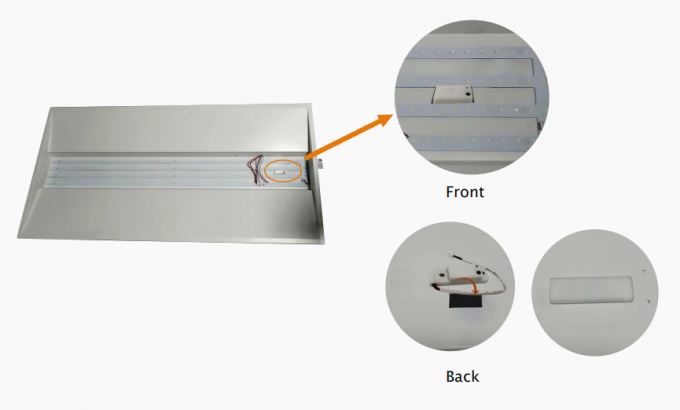

Installation du capteur de mouvement DC :

Connecteur à 3 broches, fiche et fiche, très facile à installer et facile à utiliser par le client final.

Précautions d'installation du détecteur de mouvement	1. Le capteur micro-ondes peut être installé dans n'importe quelle lampe, à l'exception de celle dotée d'une coque entièrement métallique.
	2. La surface détectée ne peut pas être protégée par des objets métalliques.
	3. Assurez-vous que le module micro-ondes est complètement exposé à l'extérieur.
	4. La surface de détection du module capteur doit être installée face à la zone de détection.
	5. Doit être tenu à l'écart du conducteur pour éviter la génération d'interférences et le clignotement des lampes.
	6. Le câblage doit être strictement conforme au schéma de câblage pour éviter les courts-circuits.

Convient pour plafonnier, plafonnier, éclairage triple épreuve, réglette lumineuse, éclairage linéaire, tube LED, etc.
