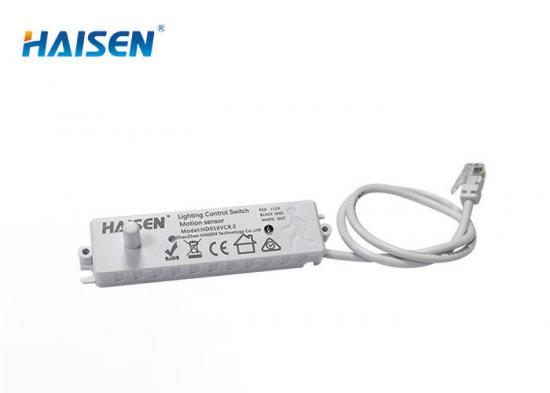

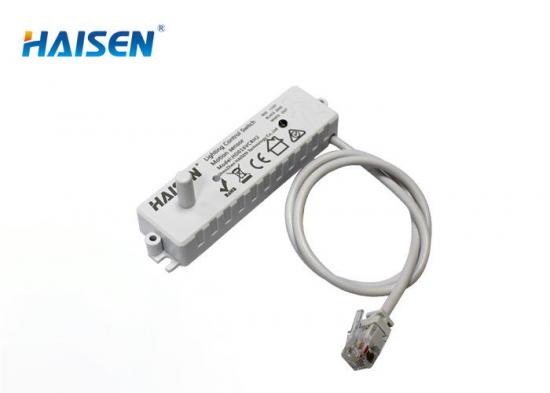

Capteur micro-ondes 5,8 GHz 12 V CC avec antenne tige et 9 commutateurs DIP

Le HD016VCRH 2 est un capteur de mouvement à micro-ondes 12 volts CC ultra compact et mince avec une antenne à tige pour être facilement installé à l'intérieur de la lumière LED. Détecteur de mouvement à gradation 1-10 V avec commutateur DIP pour régler tous les paramètres et prend également en charge les paramètres de la télécommande.

Marque:
HAISEN
Article no.:
HD016VCR 2
Commande (MOQ):
100PCS
Paiement:
L/C, T/T, Western Union
Origine du produit:
China

Contactez-nous

Détail du produit

Capteur de mouvement compact 12 V CC, capteur micro-ondes 5,8 GHz, antenne tige, 9 commutateurs DIP

HD016VCRH 2 est un design ultra compact et fin Capteur de mouvement à micro-ondes 12 volts CC avec une antenne tige pour être facilement installée à l'intérieur de la lumière LED. Détecteur de mouvement à gradation 1-10 V avec commutateur DIP pour régler tous les paramètres et prendre également en charge les paramètres de la télécommande.

Caractéristiques:

1. Tension de fonctionnement 12 V CC avec fonction de gradation 1-10 V

2. Allumez/montez/baissez/éteignez automatiquement la lumière LED lorsqu'un mouvement est détecté ou qu'il n'y a aucun mouvement.

3. Avec module d'antenne tige, facile à installer à l'intérieur d'une lumière tri-proof et linéaire avec un très petit creux

4,5 ans de garantie

5. Avec 9 touches de commutation DIP, il offre plus d'options pour le temps de maintien, la zone de détection, la période de veille, le niveau de gradation de veille et le seuil de lumière du jour.

6. Éteignez la lumière ou diminuez-la à une luminosité plus faible comme 10 %, 20 % et autres lorsqu'il n'y a aucun mouvement pour économiser de l'énergie et jouer un rôle de durabilité.

7. IP20

8. Certificat CE/RoHs

Caractéristiques:

Sécurité et CEM	Approbation	CE, ROHS
Paramètres du capteur	Température de fonctionnement	-20°C~+60°C
	Seuil de lumière du jour	2Lux/10Lux/50Lux/Désactiver
	Angle de détection	30°-150°
	Zone de détection	50%100%
	Période de veille	0s/30s/20min/+∞
	Niveau de gradation en veille	10%/20%/ 30%/50%
	Alimentation en veille	<0,5 W (veille)
	Temps de maintien	5 s/30 s/1 min/10 min
	Hauteur de montage	Max.4 m/13,12 pi
	Plage de détection	Max.10 m/32,8 pi
Paramètres sans fil	Fréquence micro-ondes	5,8 GHz ± 75 MHz
Paramètres sans fil	Puissance des micro-ondes	< 0,3 mW
Saisir	Tension de fonctionnement	12 V CC
Saisir	Courant de fonctionnement	≤ 25 A (max.)
Autres	Exigences d'emballage	Emballage à bulles, papier plat, carton extérieur.
	Installation	Installé à l'intérieur des lampes
	Garantie	5 ans
	Indice de protection IP	IP 20
	Durée de vie	50000h

MARCHE/ARRÊT Capteur de lumière du jour Zone de détection Temps de maintien Garantie 5 ans

période de veille gradation en veille

niveau

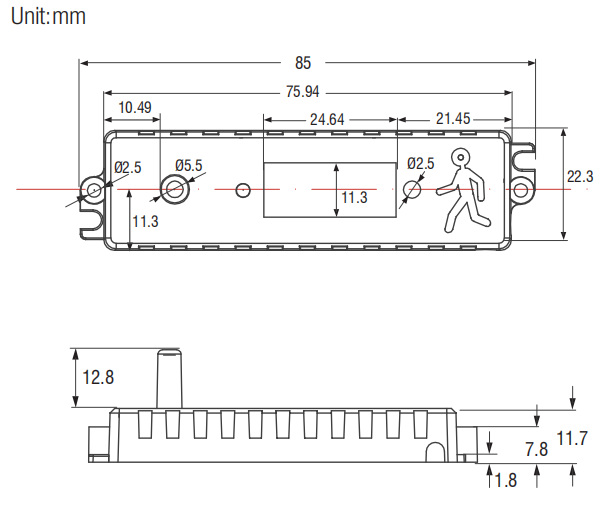

Dimensions:

L'antenne tige permet une détection fiable, évite les faux déclenchements lorsque le capteur est intégré à l'arrière de la plaque LED métallique.

Schéma de câblage :

Trois lignes de contrôle à connecter au pilote LED :

Le ROUGE sert à se connecter au +12V

Le NOIR sert à se connecter à GND

Le JAUNE est pour se connecter avec OUT

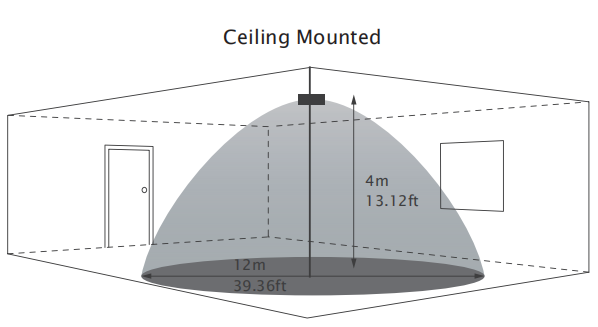

Couverture de détection :

La portée de détection maximale sera de 12 m/39,36 pi pour un montage au plafond avec une hauteur de montage maximale de 2,5 à 4 m/8,2 à 13,12 pi.

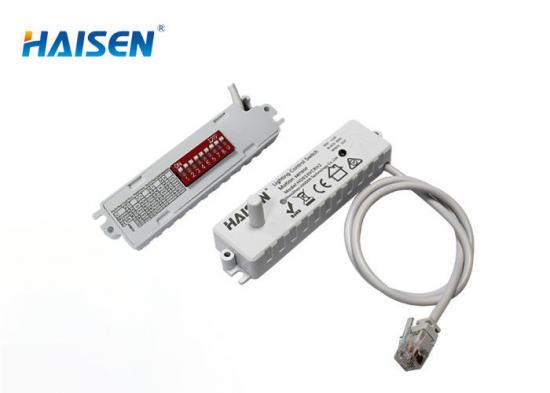

Paramètres de commutation DIP :

Zone de détection (sensibilité)

	1
Ⅰ	SUR	100%
Ⅱ	-	50%

Dans cette zone, le mouvement sera détecté et pourra déclencher le capteur.

La zone de détection à 100 % est également connue sous le nom de forte sensibilité.

Temps de maintien

	2	3
Ⅰ	SUR	SUR	5s
Ⅱ	SUR	-	années 30
III	-	SUR	1 min
Ⅳ	-	-	10 minutes

La période de lumière

conserver une luminosité de 100 % après avoir déplacé des objets

quitter la zone de détection.

Seuil de lumière du jour

	4	5
Ⅰ	SUR	SUR	Désactiver*
Ⅱ	SUR	-	50 lux
III	-	SUR	10 lux
Ⅳ	-	-	2Lux

*Désactiver signifie que le capteur de lumière du jour ne fonctionne pas.

Le capteur allumera la lumière une fois qu'un mouvement sera détecté, quel que soit le niveau de lumière ambiante.

Définition de l'ambiant luminosité ; le capteur ne fonctionne que lorsque la luminosité ambiante est inférieure à la quantité de lux spécifique prédéfinie ; lorsqu'il est préréglé sur « désactiver », le capteur fonctionne à chaque fois qu'il détecte un mouvement, quelle que soit la luminosité ambiante luminosité.

Période de veille

	6	7
Ⅰ	SUR	SUR	0s
Ⅱ	SUR	-	années 30
III	-	SUR	20 minutes
Ⅳ	-	-	+∞

Durée pendant laquelle la lumière reste faible avant de s'éteindre complètement. Avec le réglage « ∞ », la lumière reste faible en l'absence de mouvement dans la zone de détection et ne s'éteint pas.

Niveau de gradation en veille

	8	9
Ⅰ	SUR	SUR	10%
Ⅱ	SUR	-	20%
III	-	SUR	30%
Ⅳ	-	-	50%

La définition d'une faible puissance en période de veille.

Application:

Il peut pénétrer la plupart des matériaux comme le verre, le plastique et autres, mais aussi le métal, ce qui le rend très largement utilisé pour les plafonniers/éclairages tri-proof et les panneaux lumineux dans différentes occasions comme les parkings, la production, le domaine industriel, etc.
