Interrupteur à micro-ondes à LED 19 W avec détecteur de présence

Pilote LED 19 W et capteur micro-ondes, courant constant 0,3 A/0,35 A, plafonnier 14 m (P) x 6 m (H)

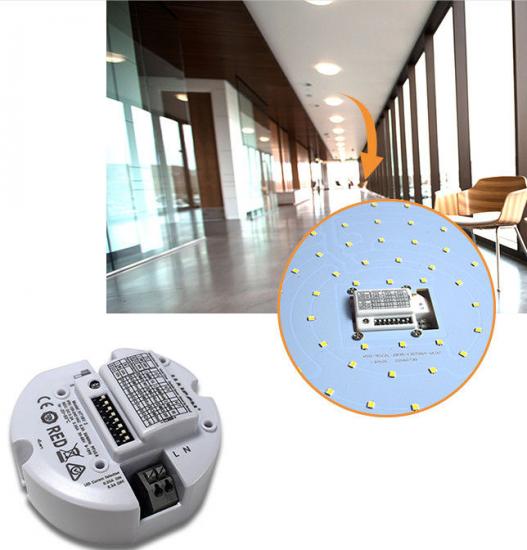

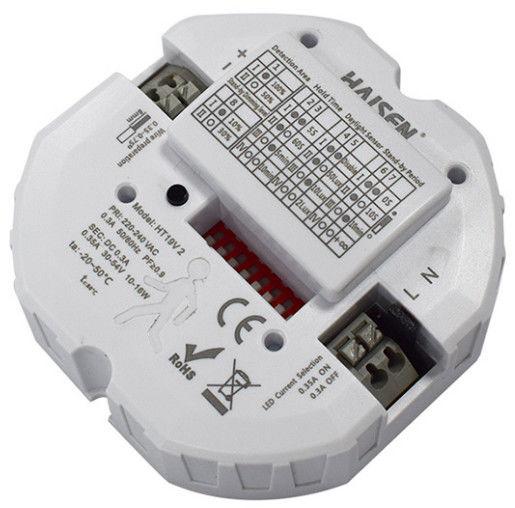

Le HT19V 2 est un pilote LED et un capteur micro-ondes 2 en 1 avec une plage de détection de tension de sortie de 30 à 54 V et une hauteur de 6 m (H) x 14 m (P), une fonction de gradation et un détecteur de mouvement micro-ondes avec une puissance de sortie de 12 à 19 W, adapté aux plafonniers.

Caractéristiques:

1. Garantie 3 ans, IP20

2. Protection anormale SCP : récupération automatique, OVP, OCP, OTP

3. Contrôle à trois niveaux par sortie 1-10 V

4. Capteur de mouvement à micro-ondes crépuscule et aube

5. Fonction de gradation avec luminosité en veille de 10 %/20 %/30 %/50 %

6. Courant constant avec options de 0,3 A/0,35 A

7. Portée de détection x hauteur de 14 m x 6 m

8. Puissance de sortie 19 W max. avec une tension de 30 -54V

9. Efficacité de 87 %

10. Tension de charge à vide de 63 V max.

11. Norme CEM EN55015

Description du produit

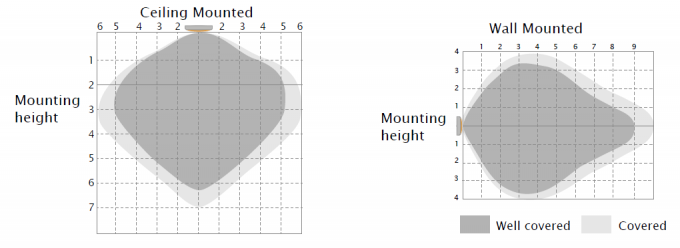

Portée de détection

Ce chiffre indique la distance maximale à la hauteur de montage la plus élevée avec une sensibilité de 100 %.

Hauteur d'installation typique 2,5-6 m.

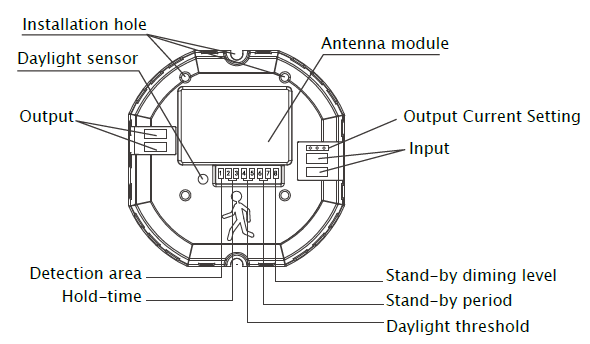

Structure mécanique

Avec huit pôles de commutateur DIP pour régler tous les paramètres

Avec deux pôles de commutateur DIP pour choisir un courant de sortie différent

Avec deux trous d'installation, se fixe facilement au luminaire pour l'utilisateur final.

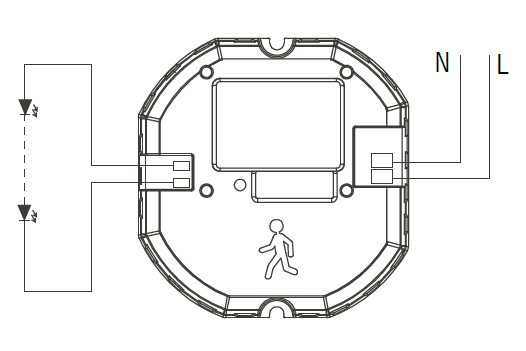

Schéma de câblage

Deux pôles pour se connecter à l'alimentation électrique (220-240VAC)

Deux pôles pour se connecter à la lumière LED

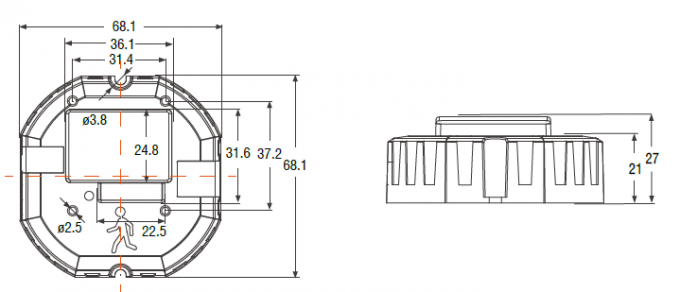

Dimensions (mm)

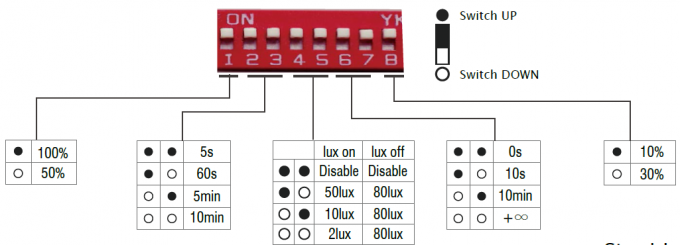

Réglage du commutateur DIP

Zone de détection Temps de maintien Seuil de lumière du jour Période de veille Niveau de gradation en veille

Dans cette zone, la période de Définition de la période de lumière La définition du mouvement maintiendra la luminosité ambiante ; maintiendra une faible luminosité de sortie avant sa période de veille.
Et capable de déclencher complètement, après un déplacement de la luminosité ambiante, les objets quittant la zone de détection, si celle-ci est inférieure à la valeur d'extinction. Lorsque le capteur est à 100 % de la zone de détection, le lux spécifique est préréglé sur « ∞ », la valeur de la zone de détection. Le capteur fonctionne toujours. Lorsqu'il est maintenu à faible puissance, le lux est préréglé sur « Désactivé », en l'absence de mouvement. Le capteur active la zone de détection. à chaque fois il détecte et ne s'éteint pas.

mouvement quelle que soit la luminosité ambiante.

Réglage du courant de sortie

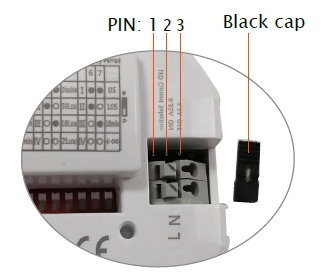

Réglez le courant à 350 mA en branchant le capuchon noir sur les broches 1 et 2 et à 300 mA en branchant sur les broches 2 et 3.

D Priorité à la lumière du jour

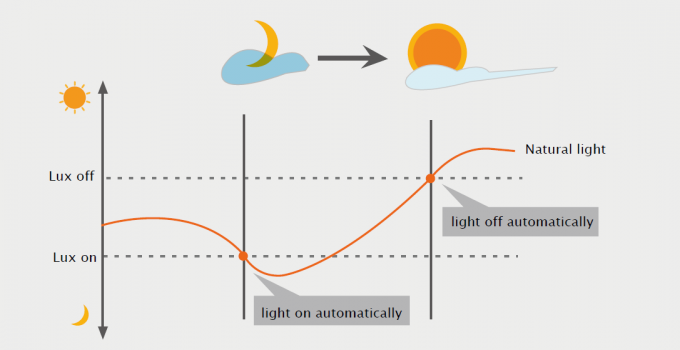

Grâce à la fonction de priorité à la lumière du jour, le HT19V-I est capable de différencier la luminosité de la lumière artificielle
de la lumière naturelle après l'installation à l'intérieur du luminaire, et éteindre automatiquement la lumière lorsque
la luminosité ambiante dépasse le niveau de lux prédéfini.

Condition préalable à la priorité Lumière du jour :
1. La période de veille est de +∞ ;
2. Le niveau de gradation en veille est de 10 % ou 30 % ;
3. Le seuil de lumière du jour est de 2 Lux, 10 Lux ou 50 Lux.

Démo de l'application

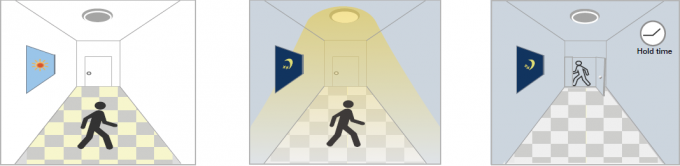

1. Fonction marche/arrêt automatique :

S'allume lorsqu'un mouvement est détecté et s'éteint après le départ des personnes la nuit. Applications : couloir, escalier.
Le seuil de lumière du jour est réglé sur « 2 lux, 10 lux, 50 lux »

Avec suffisamment de lumière du jour, Avec une lumière du jour insuffisante, Après la dernière détection et
même lorsqu'un mouvement est détecté, lorsqu'un mouvement est détecté, la lumière s'allume. le temps de maintien actuel
la lumière reste éteinte. écoulé, lumière éteinte.

2. Pas de fonction lumière du jour
Le seuil de lumière du jour est réglé sur « Désactiver ».
S'allume lorsqu'un mouvement est détecté, après le départ des personnes, s'éteint après une période de veille.
Applications : Endroits sombres tels que parking en sous-sol, passage souterrain.

Lorsqu'un mouvement est détecté, après que les personnes ont quitté la détection après la dernière détection et
le capteur allumera la zone, la lumière restera à 100 % du temps de maintien actuel
lumière à 100 % de luminosité. luminosité dans le temps de maintien. écoulé, lumière éteinte.

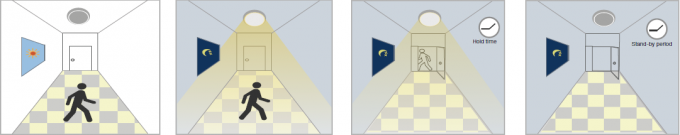

3. Démonstration de fonction - Contrôle à intensité variable/Fonction couloir

Avec suffisamment de lumière du jour, Avec une lumière insuffisante Après la dernière détection, Après la mise en veille
même lorsque la lumière du jour est en mouvement, lorsque la lumière de mouvement sera atténuée, la lumière sera éteinte.
détecté, la lumière reste détectée, la lumière est allumée. jusqu'au mode veille
OFF. niveau de gradation (10 % ou

30%) après le temps de maintien.

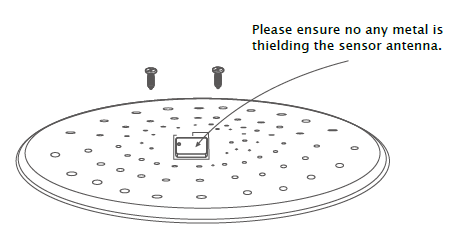

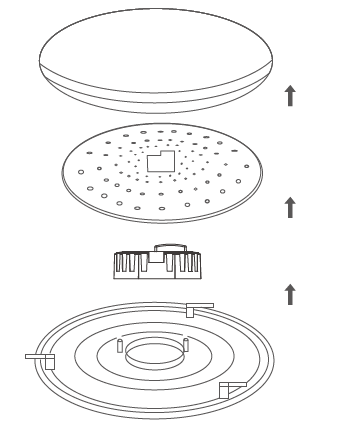

Méthode d'installation :

Notes d'utilisateur :

1. Les micro-ondes peuvent pénétrer les murs ou le verre d'une épaisseur inférieure à 20 cm et s'atténuer s'ils sont plus épais que 20 cm.

2. La zone de détection sera affectée par la vitesse du mouvement, la hauteur de montage et le volume du mouvement.

3. Effectuez le test les jours ensoleillés sans l'abat-jour, ce qui affectera la valeur lux testée.
