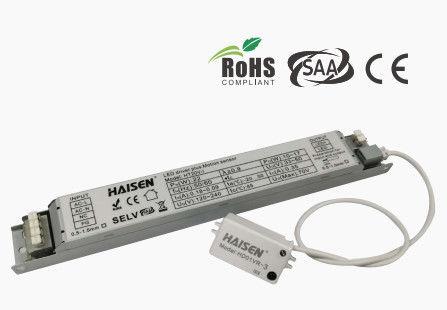

Capteur de mouvement linéaire détachable à micro-ondes de 0,3 mW à intensité variable

Conception linéaire détachable Réglage de la télécommande Garantie de 3 ans Capteur à intensité variable

Caractéristiques:

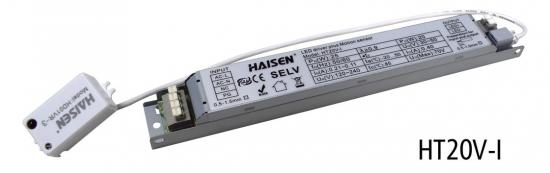

1. HT20V-I est une combinaison de puissance et de capteur .

2. Le facteur de puissance doit être égal ou supérieur à 0,9.

3 . Capteur de mouvement à micro-ondes 5,8 GHz avec fonction dimmable.

4. La conception séparée est plus facile à utiliser et à installer pour les clients

5. Convient pour lumière à triple résistance

6. IP 20 et garantie 3 ans.

Données techniques :

Contrôle marche/arrêt Zone de détection Temps de maintien Capteur de lumière du jour

Gradation en veille Courant de sortie en veille

niveau Période

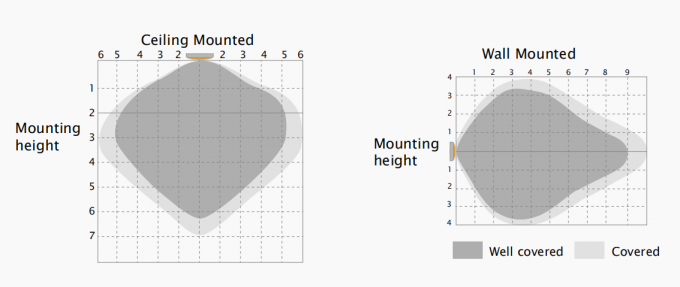

Zone de détection :

Le luminaire indique la distance maximale à la hauteur de montage la plus élevée avec une sensibilité de 100 %.

Hauteur d'installation typique 2,5-6M.

Structure mécanique :

Dimensions:

Schéma de câblage :

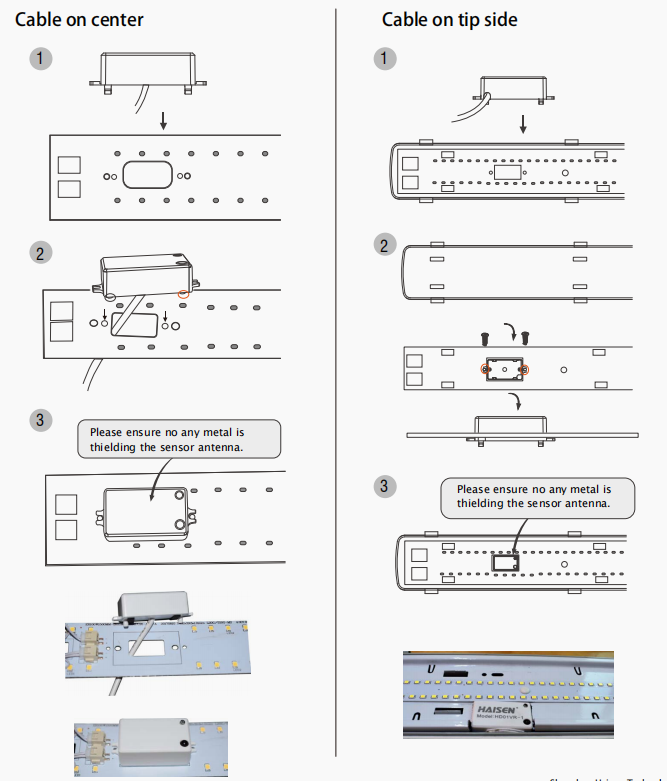

Méthode d'installation :

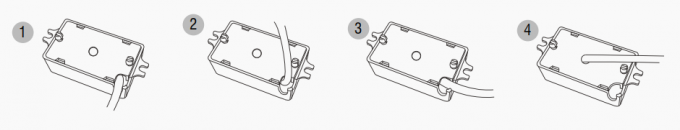

4 styles d'installation

Application:

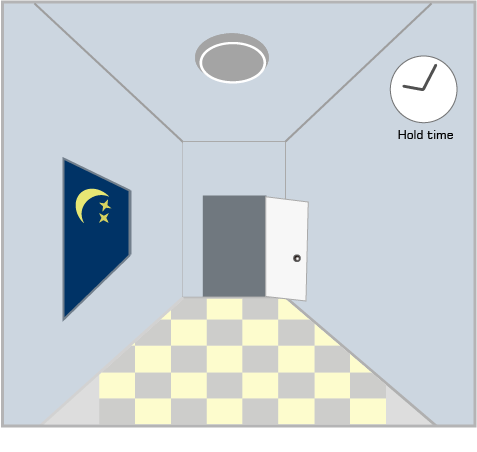

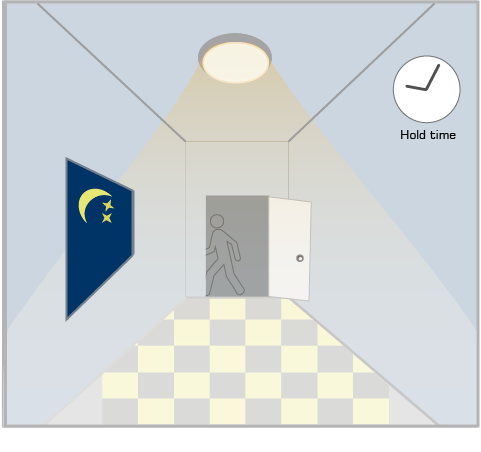

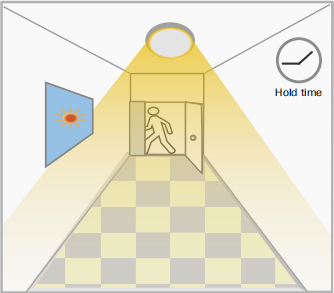

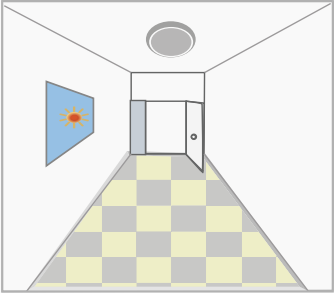

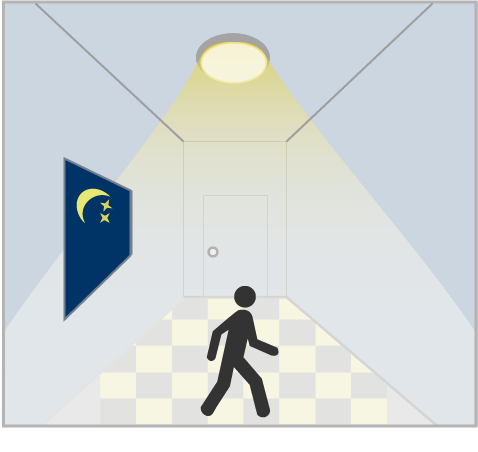

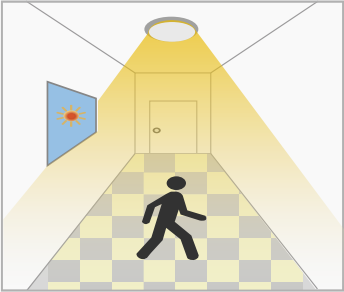

1. Fonction marche/arrêt automatique :

S'allume lorsqu'un mouvement est détecté et s'éteint après le départ des personnes la nuit.Applications : Couloir, Escalier.Le seuil de lumière du jour est réglé sur « 2 Lux, 10 Lux, 50 Lux ».

Avec suffisamment de lumière du jour, même avec une lumière du jour insuffisante, après la dernière détection et la quand le mouvement détecté, lumière quand mouvement détecté, temps de maintien actuel écoulé, reste OFF. lumière allumée. lumière éteinte.

2. Pas de fonction lumière du jour :

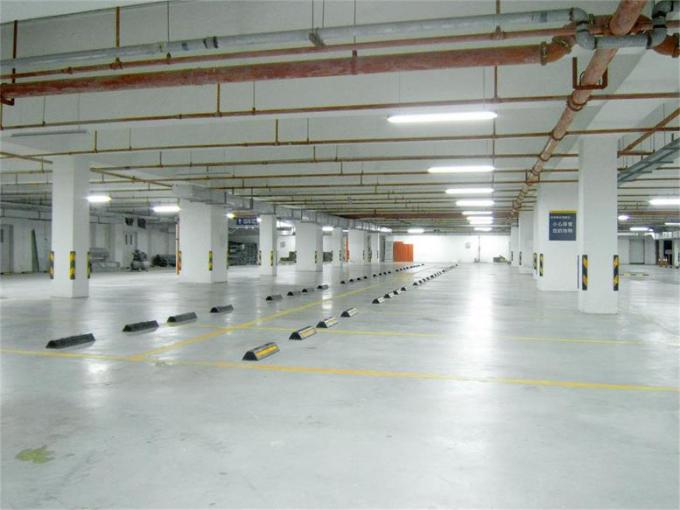

Le seuil de lumière du jour est réglé sur « Désactiver ». La lumière s'allume lors de la détection d'un mouvement, après le départ des personnes, la lumière s'éteint après une période de veille. Applications : endroits sombres tels que parking en sous-sol, passage souterrain.

Lorsqu'un mouvement est détecté, après le départ des personnes, après la dernière détection et le capteur va allumer le zone de détection, la lumière reste allumée pendant le temps de maintien actuel lumière à 100 % de luminosité. 100 % de luminosité dans le délai écoulé, lumière éteinte.

temps de maintien.

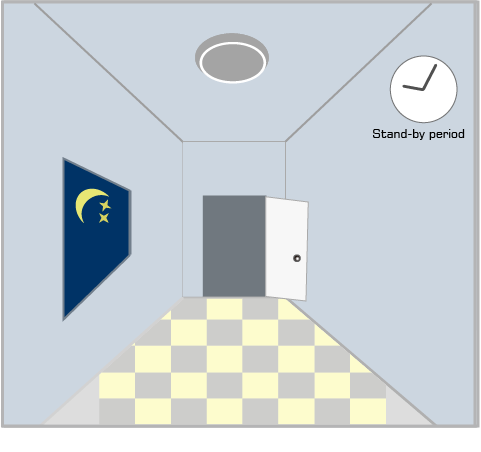

3. Fonction de démonstration - contrôle dimmable / fonction couloir

Avec suffisamment de lumière du jour, même avec une lumière du jour insuffisante, après la dernière détection, la lumière quand le mouvement détecté, lumière quand mouvement détecté, sera atténué jusqu'à reste OFF. lumière allumée. niveau de gradation en veille

(10% ou 30%) après le temps de maintien

Après la période de veille,

lumière éteinte.

Application:

Notes d'utilisateur :

1. Les micro-ondes peuvent pénétrer les murs ou le verre d'une épaisseur inférieure à 20 cm et s'atténuer s'ils sont plus épais que 20 cm.
2. La tension du pilote doit être stable et flotter dans les 10 %.
3. La zone de détection sera affectée par la vitesse du mouvement, la hauteur de montage et le volume du mouvement.
4. Effectuez le test les jours ensoleillés sans l'abat-jour, ce qui affectera la valeur lux testée.

5.Paramètres d'usine par défaut : zone de détection 100 %/temps de maintien 5 s/seuil de lumière du jour désactivé/période de saturation 0 s/niveau de gradation en veille 10 %.
