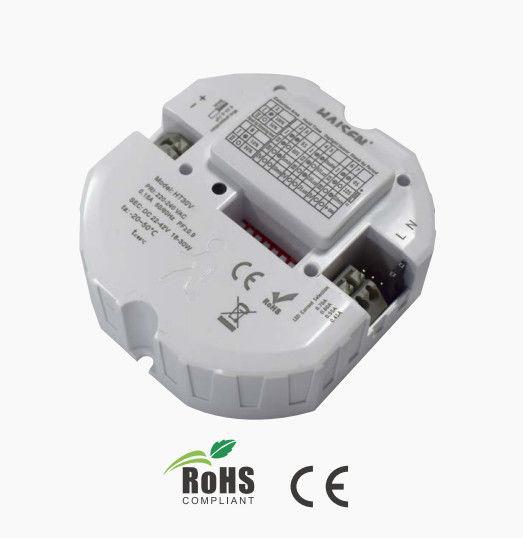

Antenne plane ronde 34 W avec détecteur de mouvement pour montage au plafond

Antenne plane de conception ronde pour plafonnier, capteur de mouvement à intensité variable et crépusculaire

Caractéristiques:

1. Sortie à courant constant .

2. Contrôle marche/arrêt par relais.

3 .Contrôle à trois niveaux par sortie 1-10V.

4. Convient aux plafonniers et aux cloisons.

5. Sensible et fiable

6. IP 20 et garantie 3 ans.

Données techniques :

Contrôle marche/arrêt Zone de détection Temps de maintien Capteur de lumière du jour

Gradation en veille Courant de sortie en veille

niveau Période

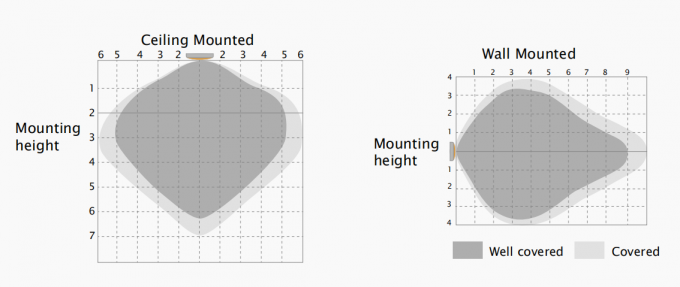

Zone de détection :

Le luminaire indique la distance maximale à la hauteur de montage la plus élevée avec une sensibilité de 100 %.

Hauteur d'installation typique 2,5-6M.

Structure mécanique :

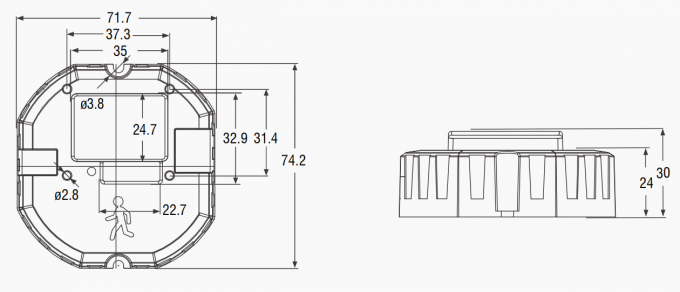

Dimensions:

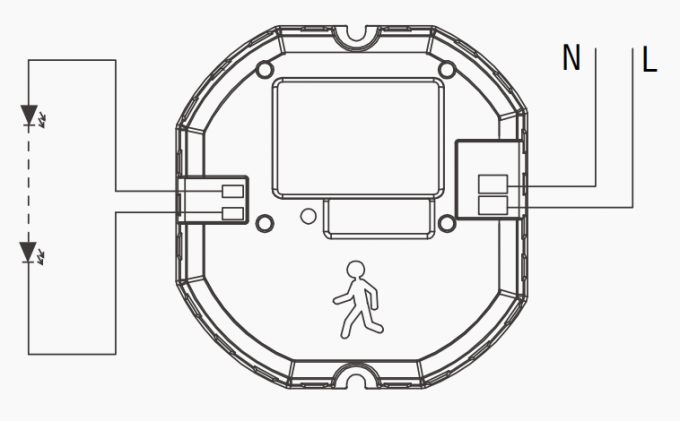

Schéma de câblage :

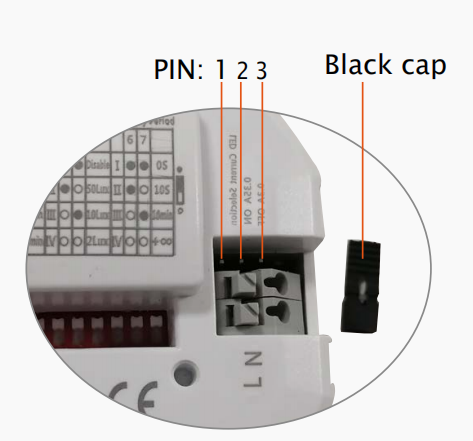

Réglage du courant de sortie :

Réglez le courant à 350 mA en branchant le capuchon noir sur les broches 1 et 2, et 300 mA en branchant sur les broches 2 et 3.

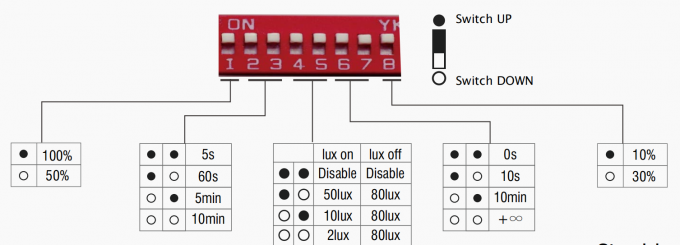

Paramètre:

1 : Zone de détection :

Dans cette zone, le mouvement sera détecté et pourra déclencher le capteur. La zone de détection à 100 % est également connue sous le nom de forte sensibilité.

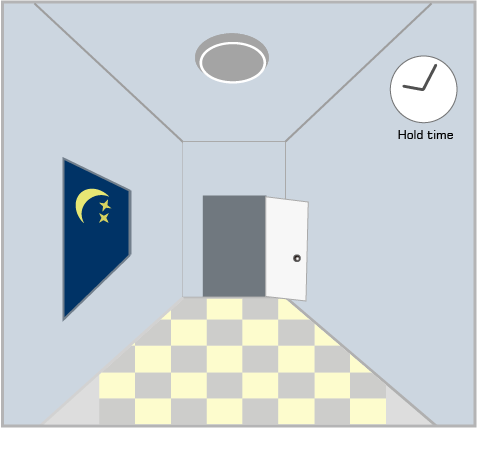

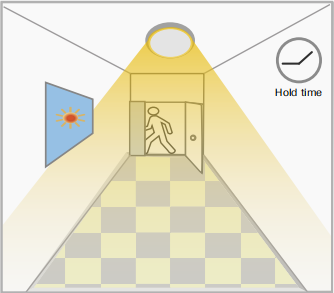

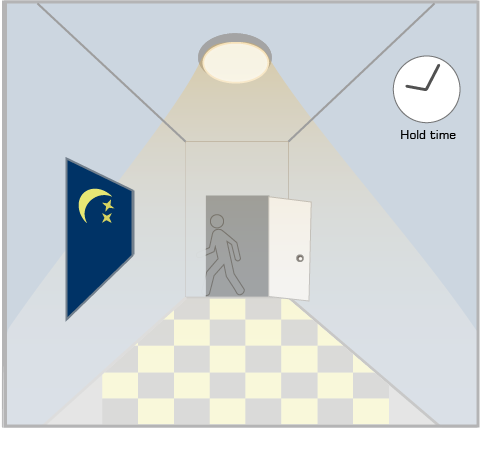

2-3 : Temps de maintien :

La période pendant laquelle la lumière conserve une luminosité de 100 % après que les objets en mouvement ont quitté la zone de détection.

4-5 : Seuil de lumière du jour :

Définition de la luminosité ambiante ; ce n'est que lorsque la luminosité ambiante est inférieure à la quantité de lux spécifique prédéfinie que le capteur fonctionnera ; lorsqu'il est préréglé sur « désactiver », le capteur fonctionne à chaque fois qu'il détecte un mouvement, quelle que soit la luminosité ambiante.

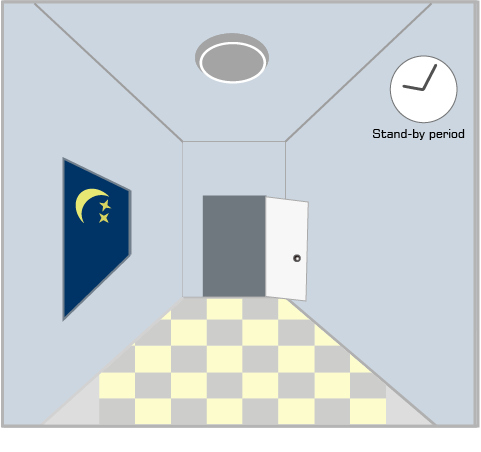

6-7 : Période de veille :

Durée pendant laquelle la lumière reste faible avant de s'éteindre complètement. Avec le réglage « ∞ », la lumière reste faible en l'absence de mouvement dans la zone de détection et ne s'éteint pas.

8 : Période de veille :

La définition d'une faible puissance en période de veille.

Période de lumière du jour :

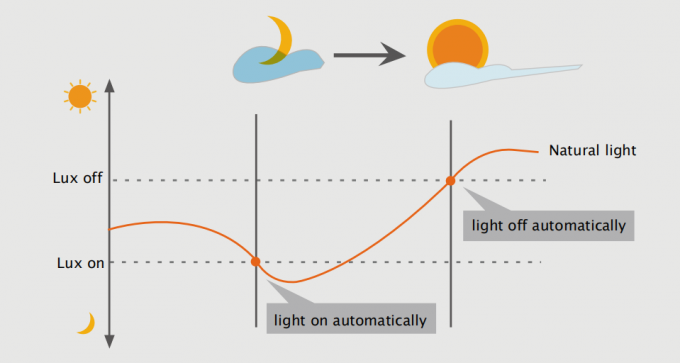

Capteur crépuscule/aube :

Notre technologie spéciale de photocellules actives peut faire la différence entre la lumière naturelle et la lumière LED, pour

assurez-vous que la lumière sera éteinte lorsque cela sera nécessaire.

Grâce à la fonction de priorité à la lumière du jour, le HT30V est capable de différencier la luminosité de la lumière artificielle de celle de la lumière naturelle. lumière naturelle après l'installation à l'intérieur du luminaire, et éteint automatiquement la lumière lorsque la température ambiante la luminosité dépasse le niveau de lux prédéfini.

Lux marche/arrêt :

S'allume automatiquement avec des lumières insuffisantes, s'éteint en veille. S'éteint lorsque

sur lorsque le niveau de luminosité ambiante est ambiant si aucun mouvement le niveau de lux ambiant est la luminosité est plus faible, la lumière diminue à 100 % détectée après une valeur supérieure à celle prédéfinie que le niveau de lux prédéfini. lorsque le temps de maintien du mouvement. Monture Lux.

détecté.

Application:

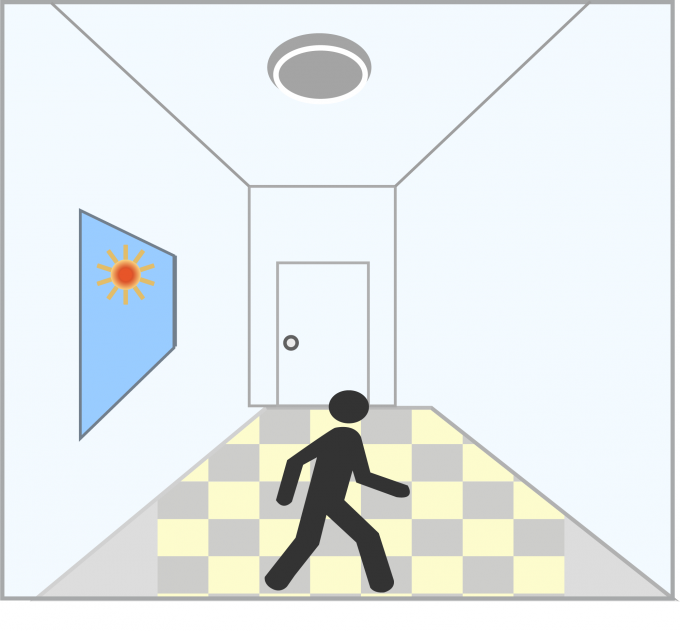

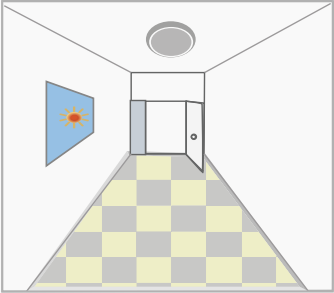

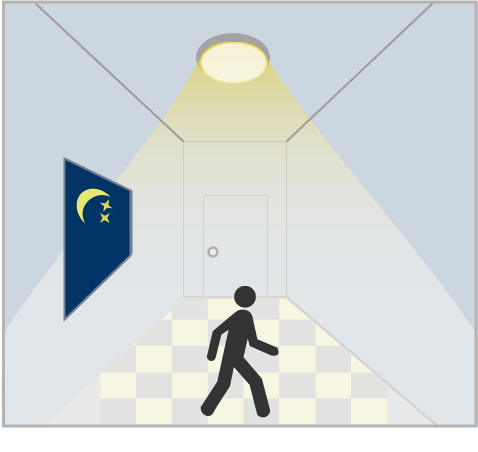

1. Fonction marche/arrêt automatique :

S'allume lorsqu'un mouvement est détecté et s'éteint après le départ des personnes la nuit.Applications : Couloir, Escalier.Le seuil de lumière du jour est réglé sur « 2 Lux, 10 Lux, 50 Lux ».

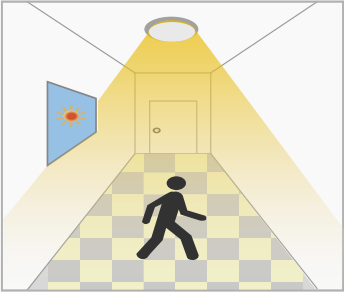

Avec suffisamment de lumière du jour, même avec une lumière du jour insuffisante, après la dernière détection et la quand le mouvement détecté, lumière quand mouvement détecté, temps de maintien actuel écoulé, reste OFF. lumière allumée. lumière éteinte.

2. Pas de fonction lumière du jour :

Le seuil de lumière du jour est réglé sur « Désactiver ». La lumière s'allume lors de la détection d'un mouvement, après le départ des personnes, la lumière s'éteint après une période de veille. Applications : endroits sombres tels que parking en sous-sol, passage souterrain.

Lorsqu'un mouvement est détecté, après le départ des personnes, après la dernière détection et le capteur va allumer le zone de détection, la lumière reste allumée pendant le temps de maintien actuel lumière à 100 % de luminosité. 100 % de luminosité dans le délai écoulé, lumière éteinte.

temps de maintien.

3. Fonction de démonstration - contrôle dimmable / fonction couloir

Avec suffisamment de lumière du jour, même avec une lumière du jour insuffisante, après la dernière détection, la lumière quand le mouvement détecté, lumière quand mouvement détecté, sera atténué jusqu'à reste OFF. lumière allumée. niveau de gradation en veille

(10% ou 30%) après le temps de maintien

Après la période de veille, lumière éteinte.

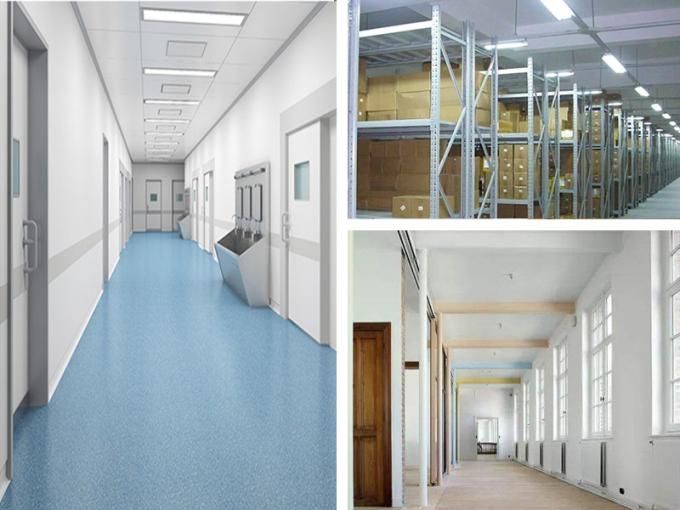

Application:

Notes d'utilisateur :

1. Les micro-ondes peuvent pénétrer les murs ou le verre d'une épaisseur inférieure à 20 cm et s'atténuer s'ils sont plus épais que 20 cm.
2. La tension du pilote doit être stable et flotter dans les 10 %.
3. La zone de détection sera affectée par la vitesse du mouvement, la hauteur de montage et le volume du mouvement.
4. Effectuez le test les jours ensoleillés sans l'abat-jour, ce qui affectera la valeur lux testée.

5.Paramètres d'usine par défaut : zone de détection 100 %/temps de maintien 5 s/seuil de lumière du jour désactivé/période de saturation 0 s/niveau de gradation en veille 10 %.
