Pilote LED micro-ondes mince, capteur combiné, 12-25 W, courant 0,23 A, éclairage linéaire

Pilote LED micro-ondes mince, capteur combiné, 12-25 W, courant 0,23 A, éclairage linéaire

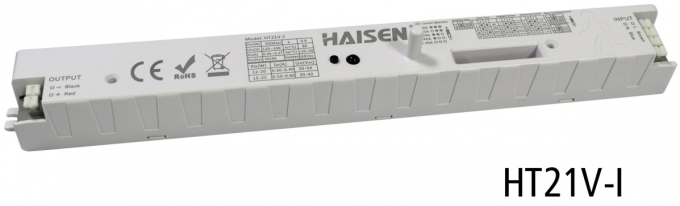

Le HT21V-I est une solution isolée avec un pilote LED de puissance de sortie de 12 à 25 W et un capteur de mouvement à micro-ondes. Tension de sortie de 30 à 54 V. Plage de détection et hauteur de 6 m (H) x 14 m (P). Fonction de gradation avec courant LED de sortie. Convient pour l'éclairage linéaire et l'éclairage tri-proof.

Caractéristiques:

1. Garantie 3 ans, IP20

2. Conception mince spécialement conçue pour la lumière linéaire et la lumière tri-proof

3. Courant constant avec options de 0,3 A/0,4 A ±5 % (30-54 V) ; 0,5A/0,55A/0,6A ±5% (30-42V)

4. Capteur de mouvement à micro-ondes Dusk & Dawn

5. Fonction de gradation avec luminosité en veille de 10 %/30 %

6. Efficacité de 83%

7. Portée de détection x hauteur de 14 m x 6 m

8. Puissance de sortie 19 W max. avec une tension de 30 -54V

9. Contrôle à trois niveaux par sortie 1-10 V

10. Protection anormale SCP : récupération automatique, OVP, OCP, OTP

11. Norme CEM EN55015

12. Conception d'antenne à tige pour une installation facile.

Description du produit

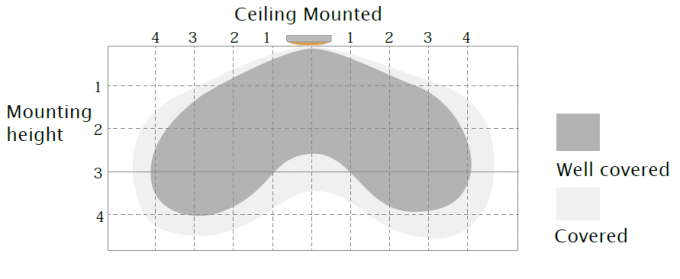

Portée de détection

Ce chiffre indique la distance maximale à la hauteur de montage la plus élevée avec une sensibilité de 100 %.

Hauteur d'installation typique 2,5-4 m.

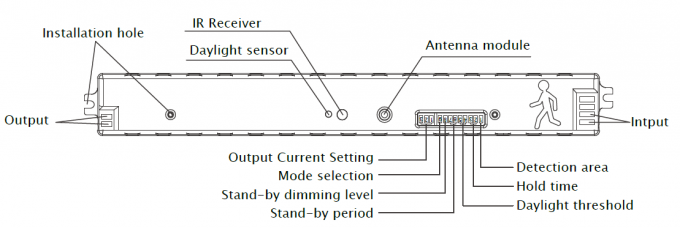

Structure mécanique

Avec douze pôles de commutateur DIP pour régler le courant de sortie, la sélection du mode, le niveau de gradation en veille, la période de veille, la zone de détection, le temps de maintien et le seuil de lumière du jour.

Avec un récepteur IR pour prendre en charge le réglage de la télécommande.

Avec deux trous d'installation, se fixe facilement au luminaire pour l'utilisateur final.

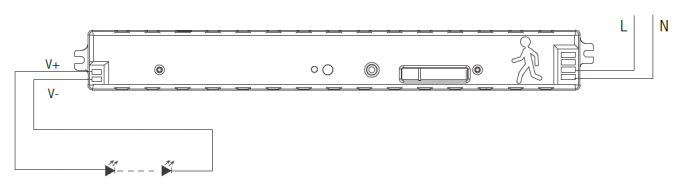

Schéma de câblage

Deux pôles pour se connecter à l'alimentation électrique (220-240VAC)

Deux pôles pour se connecter à la lumière LED

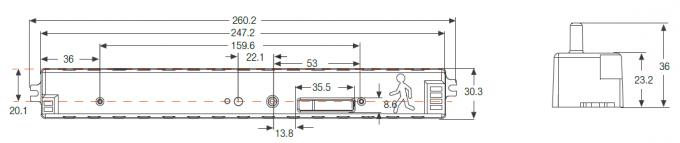

Dimensions (mm)

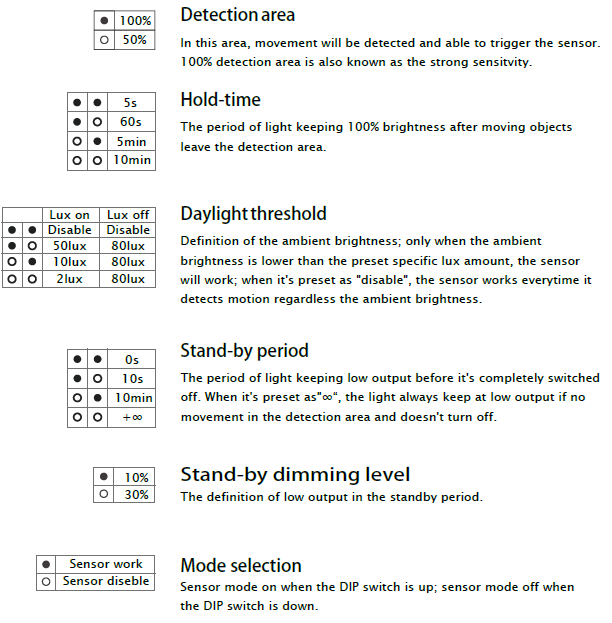

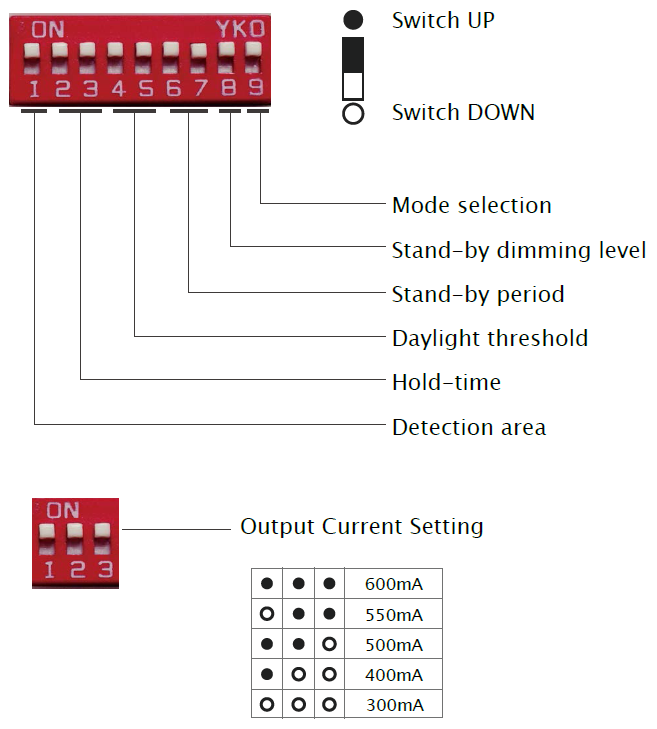

Réglage du commutateur DIP

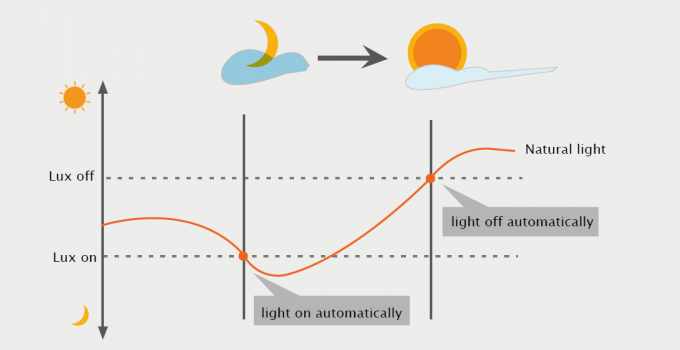

D Priorité à la lumière du jour

Grâce à la fonction de priorité à la lumière du jour, le HT19V-I est capable de différencier la luminosité de la lumière artificielle
de la lumière naturelle après l'installation à l'intérieur du luminaire, et éteindre automatiquement la lumière lorsque
la luminosité ambiante dépasse le niveau de lux prédéfini.

Condition préalable à la priorité Lumière du jour :
1. La période de veille est de +∞ ;
2. Le niveau de gradation en veille est de 10 % ou 30 % ;
3. Le seuil de lumière du jour est de 2 Lux, 10 Lux ou 50 Lux.

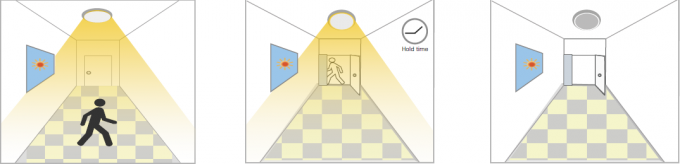

Démo de l'application

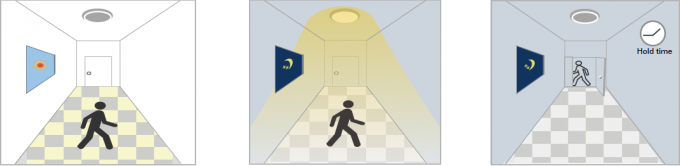

1. Fonction marche/arrêt automatique :

S'allume lorsqu'un mouvement est détecté et s'éteint après le départ des personnes la nuit. Applications : couloir, escalier.
Le seuil de lumière du jour est réglé sur « 2 lux, 10 lux, 50 lux »

Avec suffisamment de lumière du jour, Avec une lumière du jour insuffisante, Après la dernière détection et
même lorsqu'un mouvement est détecté, lorsqu'un mouvement est détecté, la lumière s'allume. le temps de maintien actuel
la lumière reste éteinte. écoulé, lumière éteinte.

2. Pas de fonction lumière du jour
Le seuil de lumière du jour est réglé sur « Désactiver ».
S'allume lorsqu'un mouvement est détecté, après le départ des personnes, s'éteint après une période de veille.
Applications : Endroits sombres tels que parking en sous-sol, passage souterrain.

Lorsqu'un mouvement est détecté, après que les personnes ont quitté la détection après la dernière détection et
le capteur allumera la zone, la lumière restera à 100 % du temps de maintien actuel
lumière à 100 % de luminosité. luminosité dans le temps de maintien. écoulé, lumière éteinte.

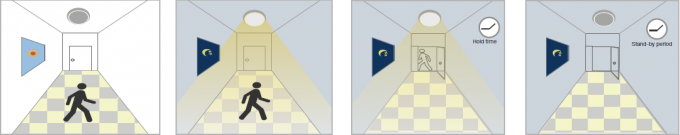

3. Démonstration de fonction - Contrôle à intensité variable/Fonction couloir

Avec suffisamment de lumière du jour, Avec une lumière insuffisante Après la dernière détection, Après la mise en veille
même lorsque la lumière du jour est en mouvement, lorsque la lumière de mouvement sera atténuée, la lumière sera éteinte.
détecté, la lumière reste détectée, la lumière est allumée. jusqu'au mode veille
OFF. niveau de gradation (10 % ou

30%) après le temps de maintien.

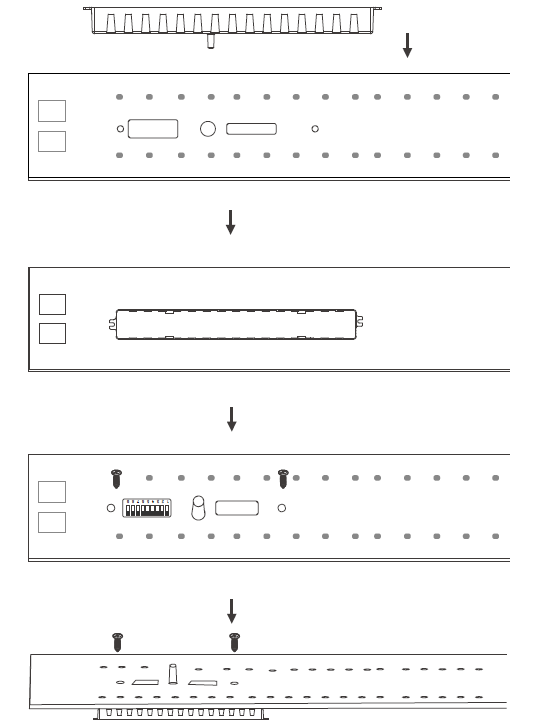

Méthode d'installation :

Notes d'installation :

1. Le capteur micro-ondes peut être installé dans n'importe quelle lampe, à l'exception de celle dotée d'une coque entièrement métallique.
2. La surface détectée ne peut pas être protégée par des objets métalliques.
3. Assurez-vous que le module micro-ondes est complètement exposé à l'extérieur.
4. La surface de détection du module capteur doit être installée face à la zone de détection.
5. Le câblage doit être strictement conforme au schéma de câblage pour éviter les courts-circuits.

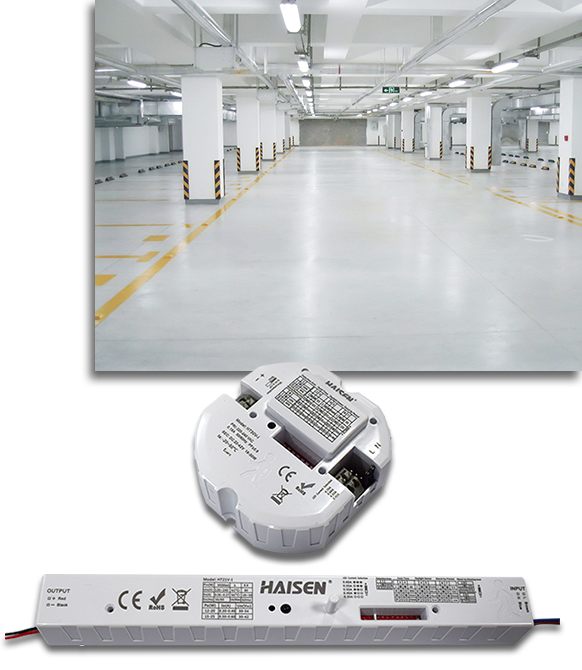

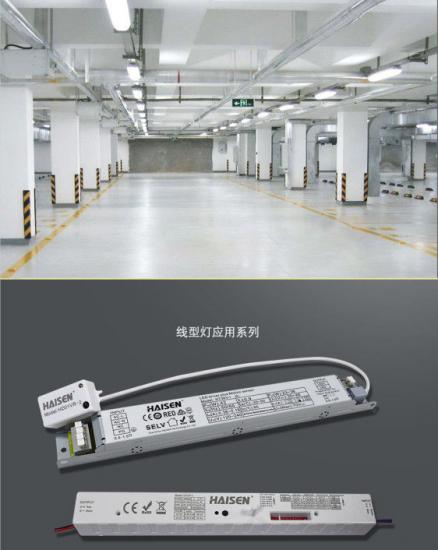

Cas d'application :
