Capteur de pilote LED isolé 40 W

Pilote LED isolé de 40 W avec courant de 0,4 A pour éclairage à réglette

Le HT40V-I est un pilote LED isolé 40 W et un capteur de mouvement à micro-ondes 2 en 1 avec une tension de sortie de 30 à 54 V, une priorité à la lumière du jour et une portée de détection et une hauteur de 6 m (H) x 14 m (P), une fonction de gradation avec un courant LED de sortie constant, adapté aux réglettes lumineuses et aux éclairages tri-proof.

Caractéristiques:

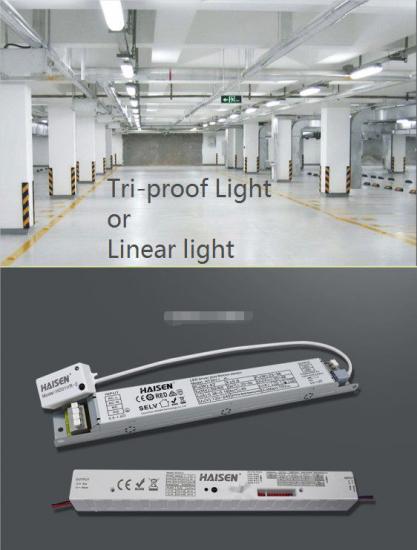

1. Pilote LED à solution isolée et capteur micro-ondes combinés

2. Priorité à la lumière du jour

3. Contrôle à trois niveaux par sortie 1-10 V

4. 3 ans de garantie, IP20

5. Conception mince spécialement conçue pour les réglettes lumineuses et les éclairages tri-proof

6. Courant constant avec options de 0,7 A (30-54 V)/0,8 A (30-48 V)/0,90 A (30-42 V)/0,95 A/1,0 A (30-36 V)

7. Fonction de gradation avec luminosité en veille de 10 %/30 %

8. Efficacité de 83%

9. Portée de détection x hauteur de 14 m x 6 m

10. Puissance de sortie 19 W max. avec une tension de 30 à 54 V

11. Protection anormale SCP : Récupération automatique, OVP, OCP, OTP

12. Norme CEM EN55015

13. Conception d'antenne à tige pour une installation facile.

14. Réglage de la télécommande / Réglage du commutateur DIP

Description du produit

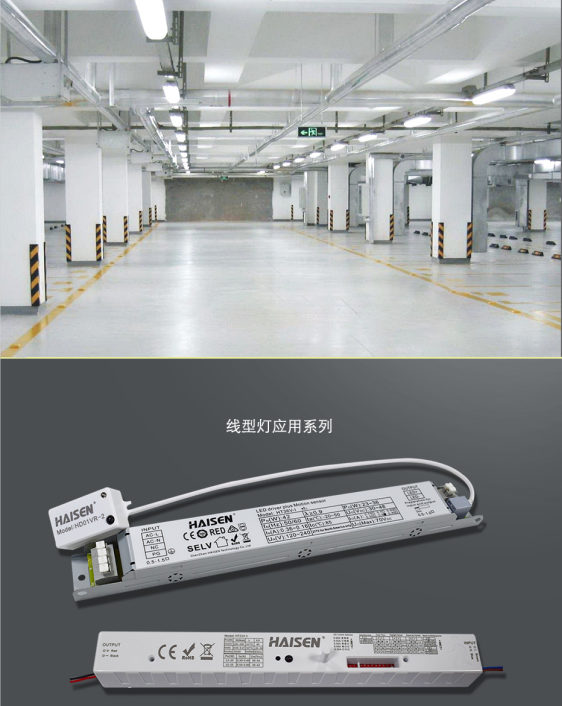

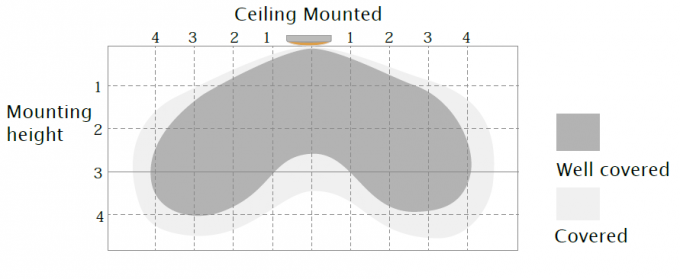

Portée de détection

Ce chiffre indique la distance maximale à la hauteur de montage la plus élevée avec une sensibilité de 100 %.

Hauteur d'installation typique 2,5-4 m.

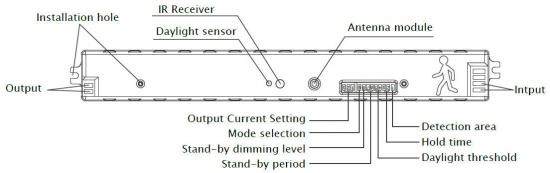

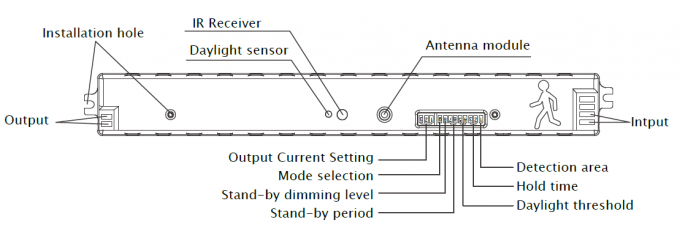

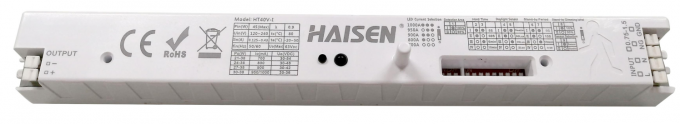

Structure mécanique

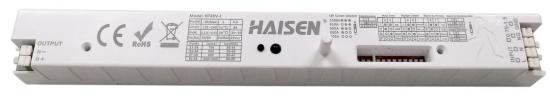

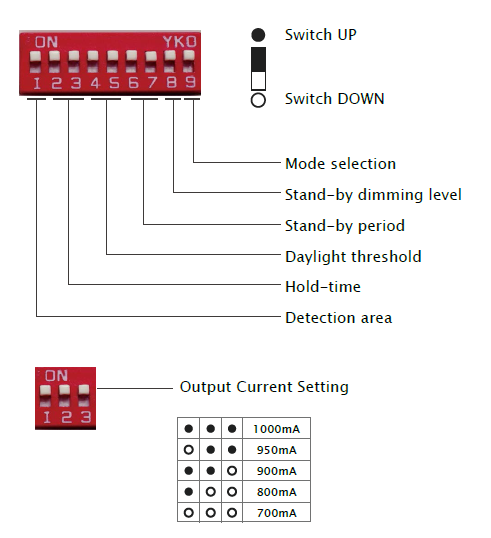

Avec douze pôles de commutateur DIP pour régler le courant de sortie, la sélection du mode, le niveau de gradation en veille, la période de veille, la zone de détection, le temps de maintien et le seuil de lumière du jour.

Avec un récepteur IR pour prendre en charge le réglage de la télécommande.

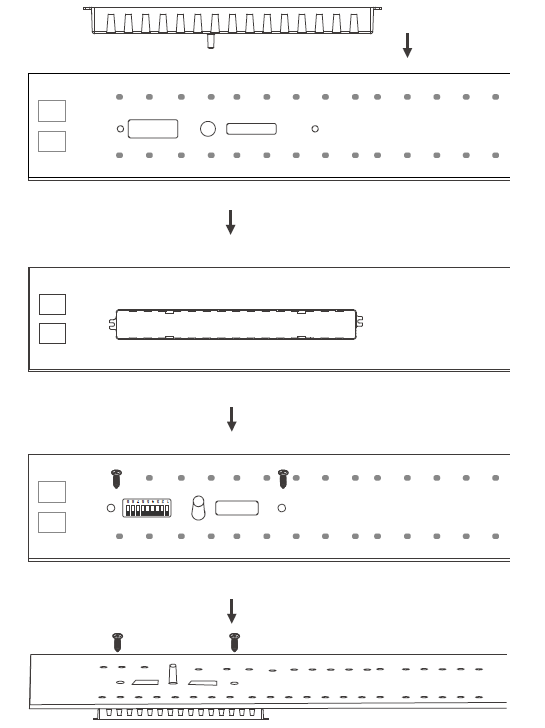

Avec deux trous d'installation, se fixe facilement au luminaire pour l'utilisateur final.

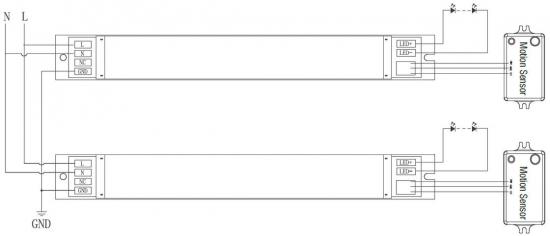

Schéma de câblage

Deux pôles pour se connecter à l'alimentation électrique (120-277VAC)

Deux pôles pour se connecter à la lumière LED

Dimensions (mm)

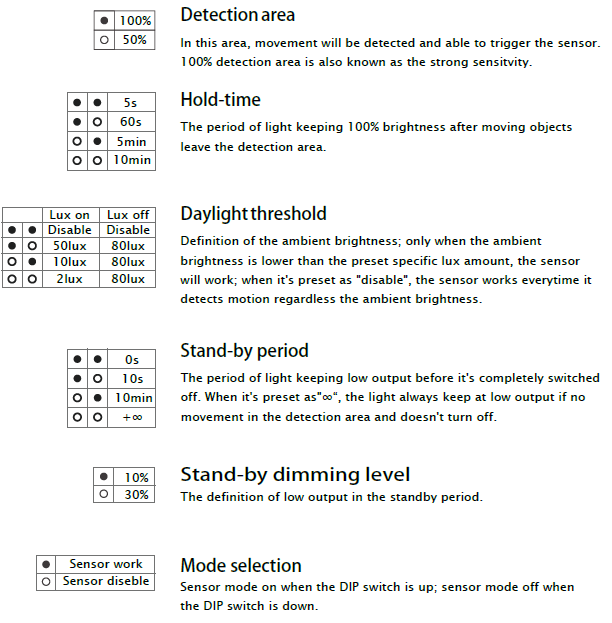

Réglage du commutateur DIP

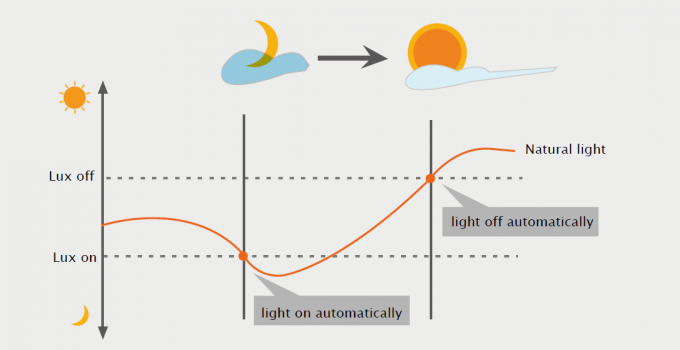

D Priorité à la lumière du jour

Grâce à la fonction de priorité à la lumière du jour, le HT19V-I est capable de différencier la luminosité de la lumière artificielle
de la lumière naturelle après l'installation à l'intérieur du luminaire, et éteindre automatiquement la lumière lorsque
la luminosité ambiante dépasse le niveau de lux prédéfini.

Condition préalable à la priorité Lumière du jour :
1. La période de veille est de +∞ ;
2. Le niveau de gradation en veille est de 10 % ou 30 % ;
3. Le seuil de lumière du jour est de 2 Lux, 10 Lux ou 50 Lux.

Démo de l'application

1. Fonction marche/arrêt automatique :

S'allume lorsqu'un mouvement est détecté et s'éteint après le départ des personnes la nuit. Applications : couloir, escalier.
Le seuil de lumière du jour est réglé sur « 2 lux, 10 lux, 50 lux »

Avec suffisamment de lumière du jour, Avec une lumière du jour insuffisante, Après la dernière détection et
même lorsqu'un mouvement est détecté, lorsqu'un mouvement est détecté, la lumière s'allume. le temps de maintien actuel
la lumière reste éteinte. écoulé, lumière éteinte.

2. Pas de fonction lumière du jour
Le seuil de lumière du jour est réglé sur « Désactiver ».
S'allume lorsqu'un mouvement est détecté, après le départ des personnes, s'éteint après une période de veille.
Applications : Endroits sombres tels que parking en sous-sol, passage souterrain.

Lorsqu'un mouvement est détecté, après que les personnes ont quitté la détection après la dernière détection et
le capteur allumera la zone, la lumière restera à 100 % du temps de maintien actuel
lumière à 100 % de luminosité. luminosité dans le temps de maintien. écoulé, lumière éteinte.

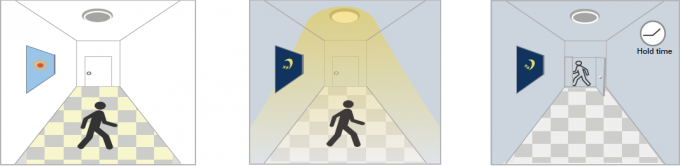

3. Démonstration de fonction - Contrôle à intensité variable/Fonction couloir

Avec suffisamment de lumière du jour, Avec une lumière insuffisante Après la dernière détection, Après la mise en veille
même lorsque la lumière du jour est en mouvement, lorsque la lumière de mouvement sera atténuée, la lumière sera éteinte.
détecté, la lumière reste détectée, la lumière est allumée. jusqu'au mode veille
OFF. niveau de gradation (10 % ou

30%) après le temps de maintien.

Méthode d'installation :

Notes d'utilisateur :

1. Les micro-ondes peuvent pénétrer les murs ou le verre d'une épaisseur inférieure à 20 cm et s'atténuer s'ils sont plus épais que 20 cm.
2. La zone de détection sera affectée par la vitesse du mouvement, la hauteur de montage et le volume du mouvement.
3. Effectuez le test les jours ensoleillés sans l'abat-jour, ce qui affectera la valeur lux testée.

Cas d'application :
